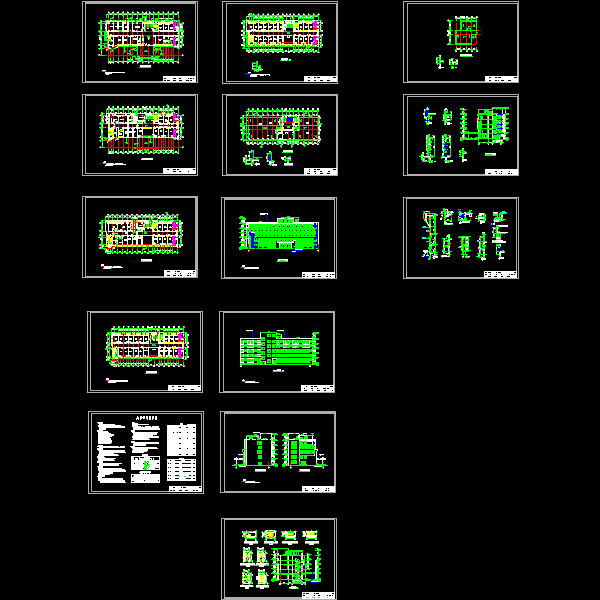

门诊楼毕业设计方案（建筑、结构CAD施工图纸）

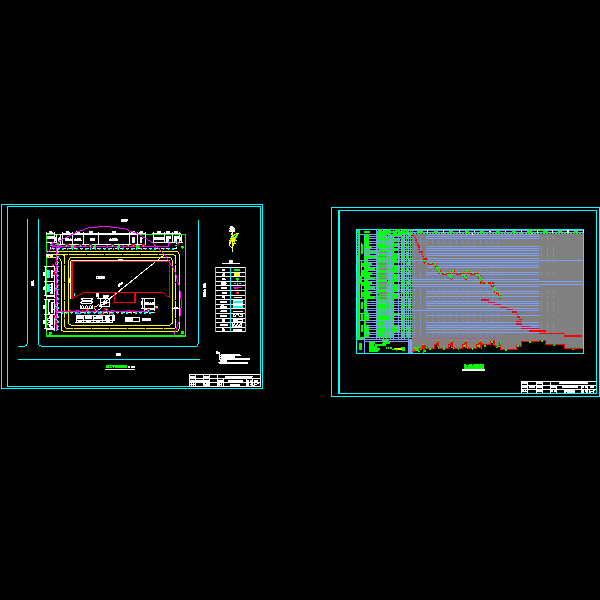

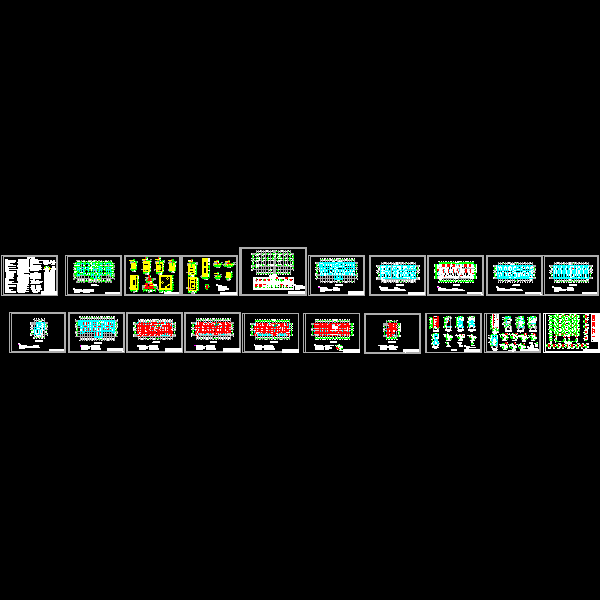

某门诊楼毕业设计（含计算书，建筑、结构图） 　　该资料为西南科技大学学士学位论文 　　本次毕业设计的题目为南部明德医院门诊楼设计。设计内容包括建筑设计、结构设计、施工组织设计。该门诊楼坐落于城区中心，临近有其它的建筑，前有主干道路，交通非常方便。建筑层数为5层，建筑总高度22.6m，层高为3.4m，总建筑面积6207.5m2，底层占地面积为1045m2。此门诊楼采用的是钢筋混凝土框架结构，建筑抗震设防烈度为7度，抗震等级为三级，基础采用柱下独立基础，楼梯采用的板式楼梯。结构计算包括手算和电算两部分，其中手算部分的内容包括：一榀框架结构的计算，该框架相邻的楼板计算，框架下柱基的计算，楼梯计算。电算部分采用中国建筑科学院编制的PKPM结构设计软件进行整体三维空间分析计算，结合相应的结构构造要求，绘制结构施工图，写出相应的设计说明。根据工程特点和施工条件，确定了施工方案和施工方法，进行了施工组织设计和工程量计算，绘制了施工平面图。 　　 I
