13层集餐饮娱乐和住宿于一体酒店大楼给排水图纸（水力计算）

资料简介
赚取积分

附件设计说明：有
建筑类别：宾馆,酒店,娱乐,餐饮
建筑高度类型：高层建筑
建筑设计结构形式：钢筋混凝土结构
建筑地上层数：13层
图纸设计深度：施工图
参考图纸：44张
设计年代：近代
生活供水设计：生活给水系统
生产供水设计：热水系统
排水设计：污水系统,废水系统
消防设计：室外消火栓系统,室内消火栓系统,喷淋系统,湿式灭火系统,灭火器配置系统
供水设备：高位水箱,水泵站,气压水罐,水池
供水方式：市政供水,变频供水,分区供水,高位水箱供水
供水分区：三区
排水体制：污废合流,雨污分流
火灾危险等级：中危险级Ⅰ级
大样节点：水箱,泵房,卫生间
热水供应方式：集中热水供应

附件详情

设计总说明
首层给排水平面图
二层给排水平面图
三层给排水平面图
四~六层给排水平面图
七层给排水平面图
八~九层给排水平面图
十~十一层给排水平
屋顶水箱平面图
十二~十三给排水平面
卫生间给排水大样图
中高区给水系统图
低区给水系统图
排水系统图
中高区热水系统图
首层喷淋平面图
二层喷淋平面图
三层喷淋平面图
四~十一层喷淋平面图
十二~十三层喷淋面图
首层喷淋系统图
二层喷淋系统图
十二~十三层喷淋系统
水池平剖面图
屋顶水箱平剖面图
给水原理图
高区热水供应系统图
消火栓给水系统图
水力计算表
用水量计算表
自动喷淋水力计算表

附件详情

该项目位于广东，地上共13层，是一座集餐饮、娱乐和住宿于一体的综合性建筑，工程为框架剪力墙结构，该项目室内标高为0.00米。根据建筑的性质、用途，室内设有完善的给排水卫生设备，该建筑要求消防给水安全可靠，设置独立的消火栓给水系统和自动喷水灭火系统，每个消火栓箱内设消防泵启动按钮，消防时可直接启动消防泵进行灭火。
该资料包括该建筑室内生活给水、室内排水、热水给水、消火栓给水系统和自动喷水灭火系统的设计。其中生活给水采用水泵-水箱分区供水，一层设有一座生活和消防共用的水池， 13层屋顶设有一个生活和消防共用的水箱，；排水采用合流制，共分为两个区；热水系统分两个区，采用机械立管循环，加热器设于屋顶；消防系统包括消火栓和自动喷水灭火系统，采用水泵水箱联合供水，喷淋系统在屋顶设有增压泵和气压管，以满足系统压力要求。
，共44张图，令含3份水力计算书，1份设计施工说明书。

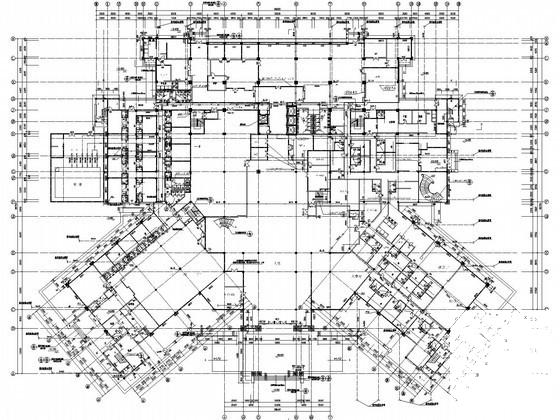

三层给排水平面图

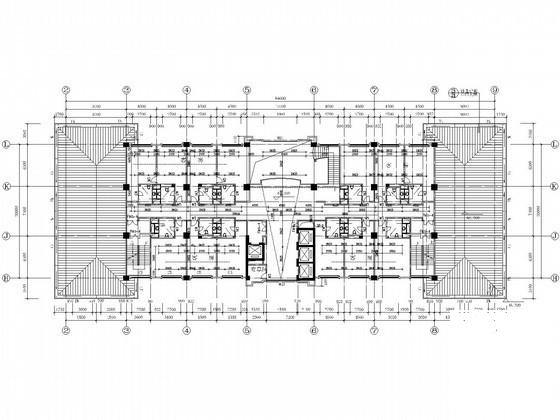

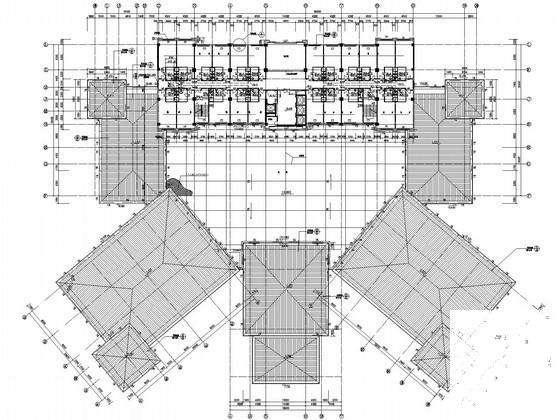

十三层自动喷淋平面图

中区热水供应系统图

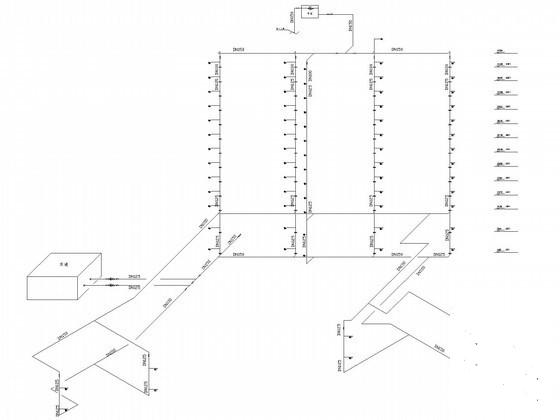

消火栓给水系统图

以下是附件的其中一部分截图，共5张，您也可以搜索更多您想要的资源

第 1 张图
第 2 张图
第 3 张图
第 4 张图
第 5 张图

以上是部分截图，请下载附件后查看完整高清内容
