3层大型超市建筑给排水CAD施工图纸(泵房管道系统图)
- 附件设计说明：有
- 建筑类别：商业
- 建筑高度类型：多层建筑
- 建筑设计结构形式：钢筋混凝土结构
- 建筑地上层数：3层
- 建筑地下层数：1层
- 图纸设计深度：施工图
- 参考图纸：23张
- 设计年代：近代
- 生活供水设计：生活给水系统
- 排水设计：污水系统,废水系统,雨水系统
- 消防设计：室外消火栓系统,室内消火栓系统,喷淋系统
- 供水设备：高位水箱
- 供水方式：市政供水
- 供水分区：无
- 排水体制：污废合流,雨污分流
- 排水技术：重力排水
- 火灾危险等级：中危险级Ⅰ级
- 消火栓用水量室外(L/S)：20
- 消火栓用水量室内(L/S)：20
- 大样节点：水箱,水泵,泵房,卫生间
- 项目所在地：河南
附件详情
- 资料目录
- 给排水设计说明
- 地下一层留孔定位图
- 地下一层喷淋平面图
- 地下一层消火栓 平面布置图
- 一层消火栓及给排水进出管平面布置图
- 一层喷淋平面图
- 二层给排水点平面布置图
- 二层给排水点配管图
- 二层消火栓平面图
- 二层喷淋平面图
- 三层消火栓平面图
- 三层喷淋平面图
- 三层屋顶给排水管道平面图
- 地下一层~一层喷淋系统图
- 二~三层喷淋系统图
- 一~三层消火栓管道系统图
- 给水管道系统图
- 三层屋顶消火栓管道系统图
- 一~三层排水管道系统图
- 男女厕所详图
- 屋顶水箱详图
- 雨水系统管道展开图
- 泵房平面布置图
- 泵房管道系统图
附件详情
项目概要：该项目位于河南，是一栋三层超市给排水项目，建筑高度：15.0米；
设计范围：该项目设计内容包括:给水系统, 排水系统, 雨水系统, 灭火器设置, 消火栓系统, 自喷淋系统.
近代，共计23张图纸；

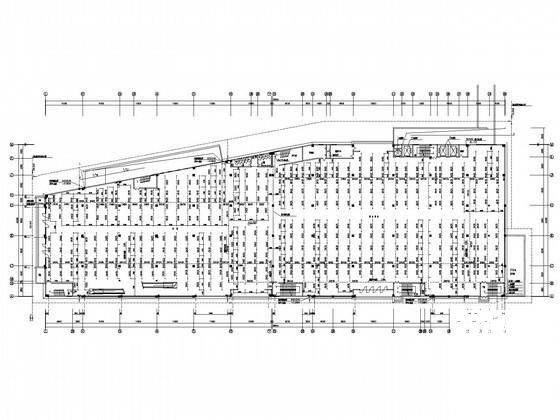

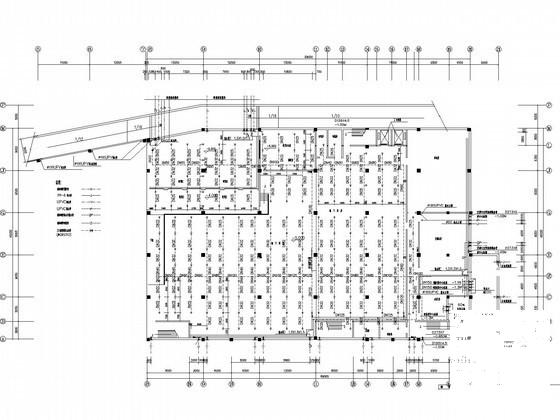

一层喷淋平面图

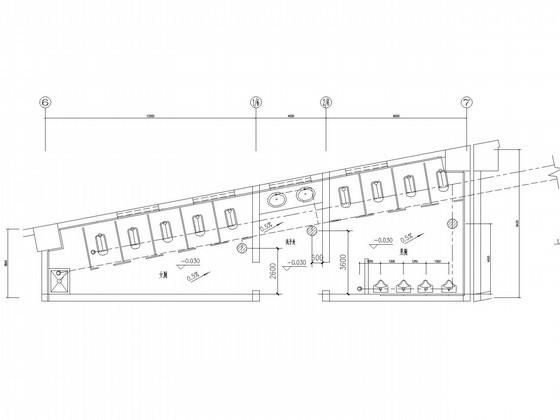

卫生间给排水大样图

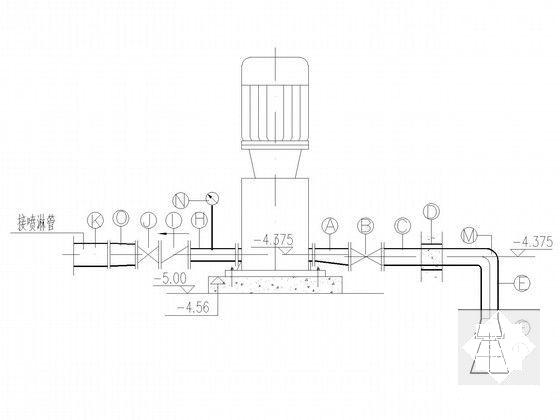

喷淋水泵接管示意图

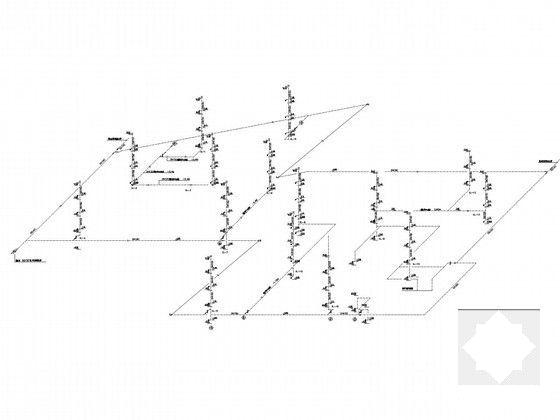

一~三层消火栓管道系统图
消防泵管道原理图
以下是附件的其中一部分截图，共6张，您也可以 搜索 更多您想要的资源
-
第 1 张图 -
第 2 张图 -
第 3 张图 -
第 4 张图 -
第 5 张图 -
第 6 张图
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2022-10-03
- 评论次数：0
- 浏览次数：0
- 文件大小：1.53 MB
- 收藏次数：0
-
文件名称：
附件-995860965665998578575.rar
