3层商业服务楼给排水CAD施工图纸（地下车库）(泵房管道系统图)

资料简介
赚取积分

附件设计说明：有
建筑类别：宾馆
建筑高度类型：多层建筑
建筑设计结构形式：钢筋混凝土结构
建筑设计面积：4799平方米
建筑地上层数：3层
建筑地下层数：1层
图纸设计深度：施工图
参考图纸：19张
设计年代：近代
地下室用途：车库
生活供水设计：生活给水系统
排水设计：污水系统,废水系统,雨水系统
消防设计：室外消火栓系统,室内消火栓系统,喷淋系统
供水方式：市政供水
供水分区：无
排水体制：污废合流,雨污分流
排水技术：重力排水
雨水重现期：10年
火灾危险等级：中危险级Ⅱ级
消火栓用水量室外(L/S)：20
消火栓用水量室内(L/S)：15
大样节点：卫生间
项目所在地：湖南

附件详情

设计总说明
图例及材料表
地下车库给排水平面图
地下车库自喷平面图
车道、车位布置平面图

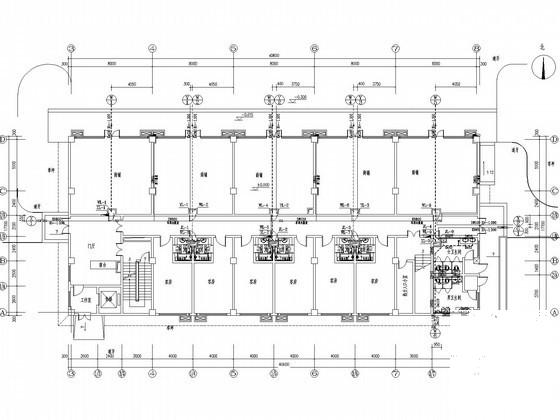

一层给排水平面图
二层给排水平面图
三层给排水平面图
屋顶给排水平面图
地下车库及泵房管道系统图
地下车库消火栓及废水管道系统图
给水管道系统图
旅馆消火栓管道系统图
污水管道系统图
污水支管及雨水管道系统图
卫生间及管井大样图

附件详情

项目概要：该项目位于湖南，该项目为商业服务楼，包括地下一层停车库和地上三层旅馆，其中地下车库建筑面积2487平方米，停车数量71辆，属于Ⅲ类车库，耐火等级为一级；地上旅馆建筑面积为2312平方米，建筑体积为8192立方米，耐火等级二级。
设计范围：生活给水系统、生活污废水系统、消火栓给水系统、自动喷水灭火系统。
，共计19张图纸

二层给排水平面图

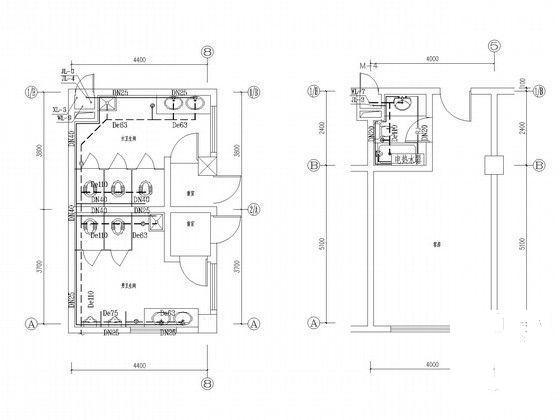

大样图

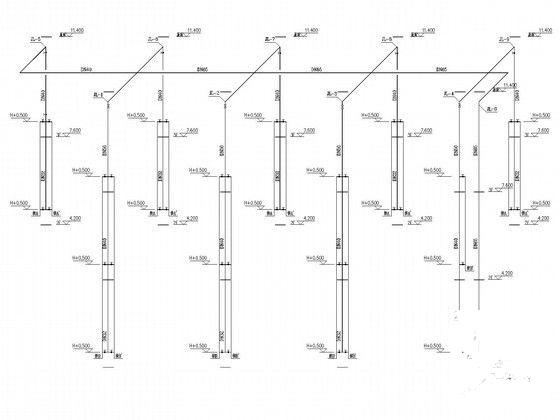

给水管道系统图

污水管道系统图

消防管道系统图

以下是附件的其中一部分截图，共6张，您也可以搜索更多您想要的资源
