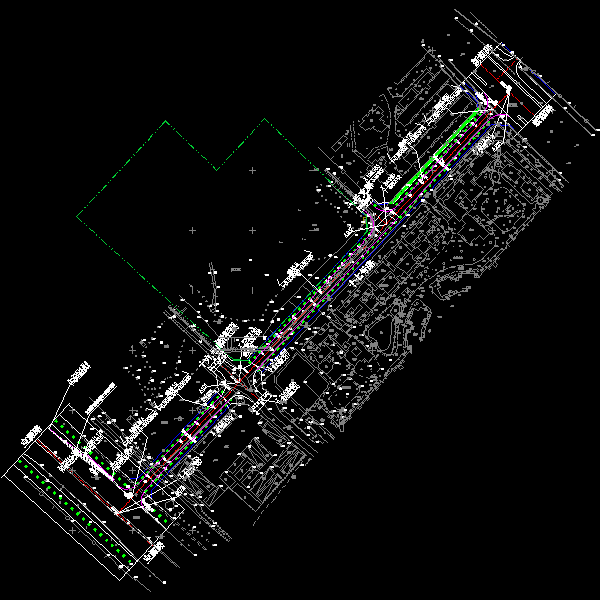

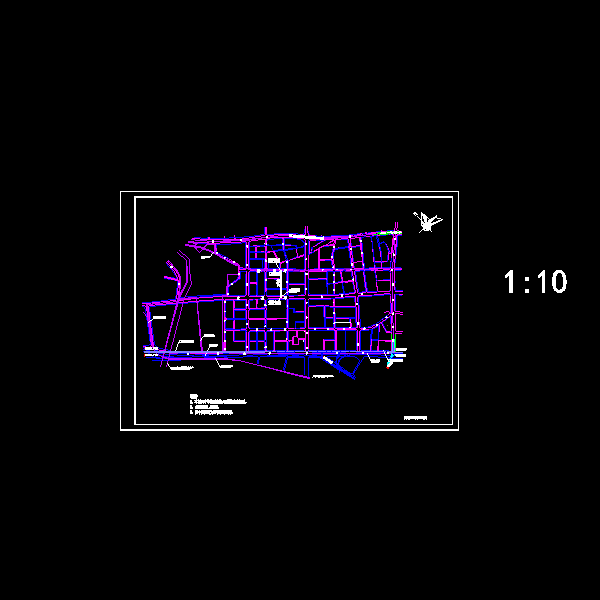

道路工程CAD施工方案图纸

设计标准及主要设计规范 　　（一） 设计标准 　　根据某中心区法定图则，某路定位为城市支路，依据《城市道路设计规范》其主要设计参数标准值和采用值如下： 　　 　　序号 项目名称 单位 规范规定值 设计采用值 　　1 计算行车速度 Km/h 40~20 30 　　2 设超高最小半径 40 / 　　3 设超高推荐半径 m 85 / 　　4 不设超高最小半径 m 150 / 　　5 不设缓和曲线最小半径 m / / 　　6 平曲线最小长度 m 50 / 　　7 圆曲线最小长度 m 25 / 　　8 缓和曲线最小长度 m 25 / 　　9 最大纵坡推荐值（限制值） % 7 (9) 3.5 　　10 最小纵坡 % 0.3 0.3 　　11 最短坡长 m 85 85 　　12 凸型竖曲线极限（一般）最小半径 m 250（400） 7000 　　13 凹型竖曲线极限（一般）最小半径 m 250（400） 6000 　　14 竖曲线最小长度 m 25 247.8 　　15 机动车道宽度 m 3.5 3.5 　　16 路拱横坡 % 1．0~2.0 1.5 　　17 路面结构采用标准轴载 KN BZZ-100 BZZ-100 　　18 设计年限 年 15 15 　　19 桥涵设计荷载 城-B级 城-B级 　　20 抗震设防烈度 度 7 　　 　　路线最大纵坡 ＜4% 3.5% 　　 以下设计参数均须采用规范标准值设计。 　　路面结构设计轴载：BZZ—100KN标准 　　抗震设防烈度：7度 　　桥涵设计荷载：城—B级 　　设计年限15年。 　　（二） 主要设计规范 　　1．城市道路设计规范》（CJJ37-90）； 　　2．《公路沥青路面设计规范》(JTG D50-2006)； 　　3．《公路路基设计规范》（JTG D30-2004）； 　　4．《公路路面基层施工技术规范》（JTJ 034-2000）； 　　5．深圳市标准《深圳地区软基处理规范》（SJG04-96）； 　　6．《公路软基设计规范》（JTJ013-95）； 　　7．《道路交通标志和标线》（GB5667-1999）； 　　8．《公路软土地基路堤设计与施工技术规范》(JTJ017-96)； 　　9．《城市道路和建筑物无障碍设计规范》（JGJ50-2001）； 　　10．《城市道路绿化规划与设计规范》（CJJ75-97）； 　　11．《公路沥青路面施工技术规范》（JTJ032-94） 　　12．《道路交通标志和标线》（GB5768-1999） 　　13．《公路交通标志板技术条件》（JT/T279-1995） 　　14．《路面标线涂料》（JT/TJ280-1995）
