3层项目临时用房给排水消防CAD施工图纸
- 附件设计说明：有
- 建筑类别：住宅
- 建筑高度类型：多层建筑
- 建筑设计面积：10175平方米
- 建筑地上层数：3层
- 图纸设计深度：施工图
- 参考图纸：18张
- 设计年代：近代
- 生活供水设计：生活给水系统
- 排水设计：雨水系统
- 消防设计：室外消火栓系统,室内消火栓系统
- 消火栓用水量室外(L/S)：25
- 消火栓用水量室内(L/S)：15
- 项目所在地：浙江
附件详情
- 给排水设计说明
- 消防及给排水管道系统图
- 给排水平面图

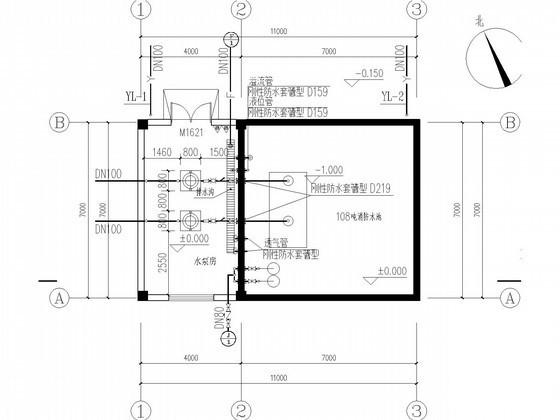

- 水泵房给排水平面图
- 消防及给排水管道系统图
附件详情
该项目耐火等级二级，设计范围：1.室内给水系统；2.室内排水系统；3.雨水系统；4.
消防系统
。
，共18张。

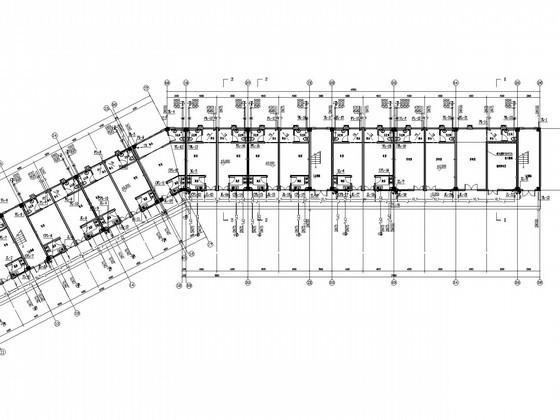

给排水平面图

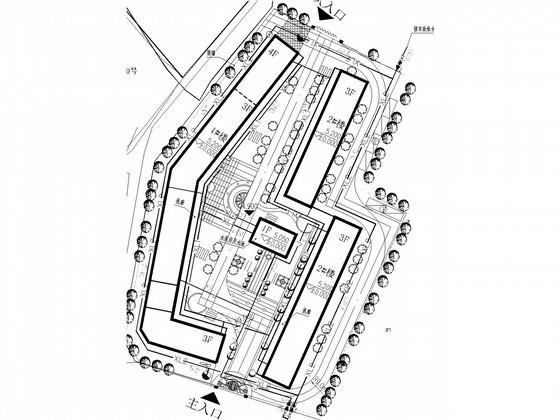

给排水总平面图

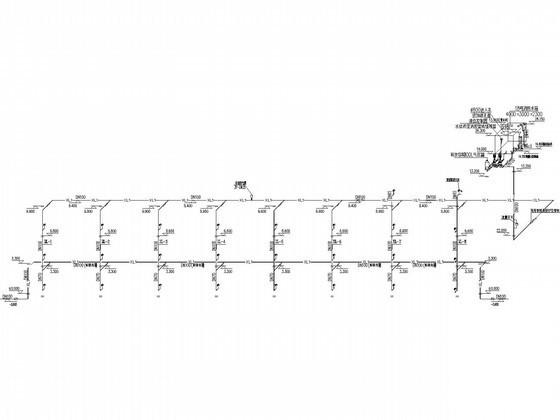

消火栓系统图
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-
第 1 张图 -
第 2 张图 -
第 3 张图 -
第 4 张图
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2022-10-06
- 评论次数：0
- 浏览次数：0
- 文件大小：1.95 MB
- 收藏次数：0
-
文件名称：
附件-995859889767777959670.rar
