3层大型地铁工程岛式站台车站给排水初步设计图纸(说明书)

  • 附件设计说明:有
  • 建筑类别:交通建筑
  • 建筑设计结构形式:钢筋混凝土结构
  • 建筑设计面积:13621平方米
  • 建筑地下层数:3层
  • 图纸设计深度:方案(初设图)
  • 参考图纸:25张
  • 设计年代:近代
  • 生活供水设计:生活给水系统
  • 生产供水设计:循环冷却水系统
  • 排水设计:污水系统,废水系统,雨水系统
  • 消防设计:室内消火栓系统,灭火器配置系统
  • 供水设备:高位水箱,水泵站,气压水罐,稳压泵,水池
  • 供水方式:市政供水
  • 排水体制:污废合流,雨污分流
  • 排水技术:重力排水
  • 火灾危险等级:中危险级Ⅰ级,中危险级Ⅱ级
  • 消火栓用水量室外(L/S):10
  • 消火栓用水量室内(L/S):20
  • 大样节点:水箱,水泵,泵房,卫生间,集水坑,阀门管件,设备房布置
  • 项目所在地:四川

附件详情

  • 地铁线工程初步设计说明书
  • 资料目录
  • 给排水图例
  • 室外给排水及消防总平面图

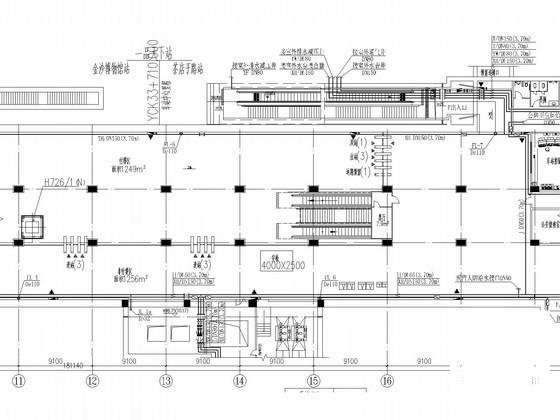

  • 站厅层给排水及消防平面图
  • 设备层给排水及消防平面图
  • 站台层给排水及消防平面图
  • 车站典型剖面给排水及消防布置图
  • 生产生活及消防给水系统图
  • E出入口给排水及消防布置图
  • F出入口给排水及消防布置图
  • G出入口给排水及消防布置图
  • 废水泵房给排水布置图
  • 员工卫生间污水泵房给排水布置图
  • 公共生间污水泵房给排水布置图
  • 中间风井排水布置图
  • 区间消防给水平面示意图
  • 区间废水泵房平、剖面示意图

附件详情

该项目位于四川,为地铁线一期工程。车站为地下3层岛式站台车站,有效站台中心里程为YCK33+710.000,车站起终点里程为YCK33+608.410~ YCK33+789.900,车站全长181.76米,标准段宽度21.4米,岛式站台宽为12.5米,总建筑面积13621m2。车站共设3个出入口;车站中间设有1组共3个风亭。车站设备层20轴处设有工作人员卫生间,E号出入口设有公共卫生间,并分别设置污水泵房;车站站台层21至22轴处设有1座废水泵房,无消防泵房。
设计范围:设计范围包括车站及车站两侧相邻半个区间(YCK33+165.20~YCK33+608.410、YCK33+789.900~YCK34+397.20区间)的给水系统、排水系统、消火栓系统、灭火器配置等设计以及与其它相关专业的接口配合。
,共25张图。

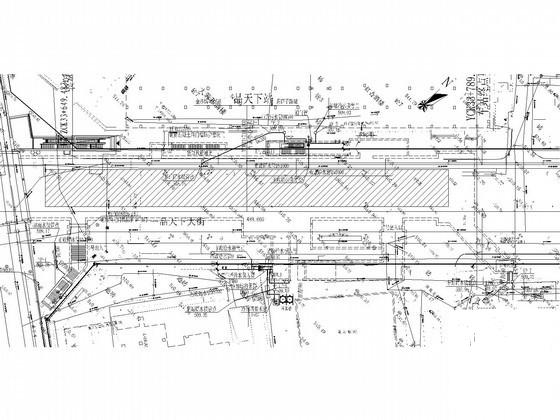

室外给排水及消防总平面图

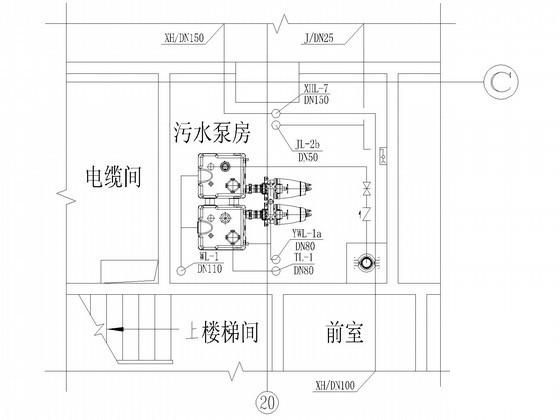

员工卫生间污水泵房给排水 平面布置图

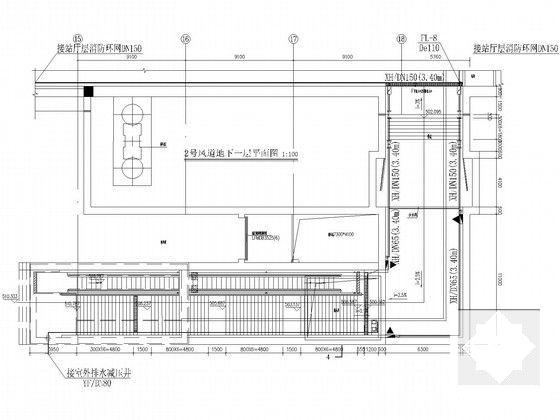

F号出入口给排水及消防平面图

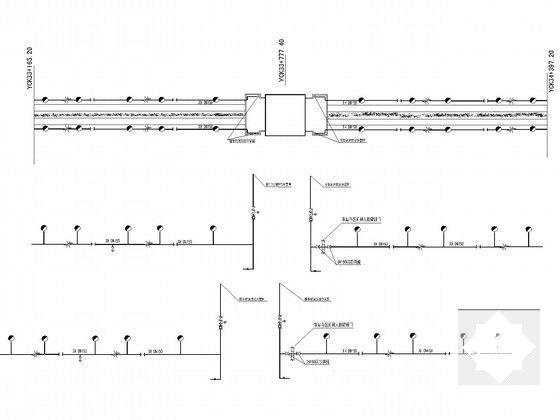

区间消防给水系统示意图

联络通道及排水泵站平面图

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源
  • 3层大型地铁工程岛式站台车站给排水初步设计图纸(说明书) - 1
    第 1 张图
  • 3层大型地铁工程岛式站台车站给排水初步设计图纸(说明书) - 2
    第 2 张图
  • 3层大型地铁工程岛式站台车站给排水初步设计图纸(说明书) - 3
    第 3 张图
  • 3层大型地铁工程岛式站台车站给排水初步设计图纸(说明书) - 4
    第 4 张图
  • 3层大型地铁工程岛式站台车站给排水初步设计图纸(说明书) - 5
    第 5 张图
  • 3层大型地铁工程岛式站台车站给排水初步设计图纸(说明书) - 6
    第 6 张图
以上是部分截图,请下载附件后查看完整高清内容
