上万平地下3层岛式站台车站给排水CAD图纸(设计说明书)

  • 附件设计说明:有
  • 建筑类别:交通建筑
  • 建筑设计结构形式:钢筋混凝土结构
  • 建筑设计面积:14222平方米
  • 建筑地下层数:3层
  • 图纸设计深度:施工图
  • 参考图纸:29张
  • 设计年代:近代
  • 生活供水设计:生活给水系统
  • 排水设计:污水系统,废水系统,雨水系统
  • 消防设计:室内消火栓系统,喷淋系统,灭火器配置系统
  • 供水设备:高位水箱,水泵站,稳压泵,水池
  • 供水方式:市政供水,高位水箱供水
  • 排水体制:污废合流,雨污分流
  • 排水技术:重力排水
  • 雨水重现期:50年
  • 消火栓用水量室外(L/S):10
  • 消火栓用水量室内(L/S):20
  • 项目所在地:四川

附件详情

  • 资料目录
  • 图例

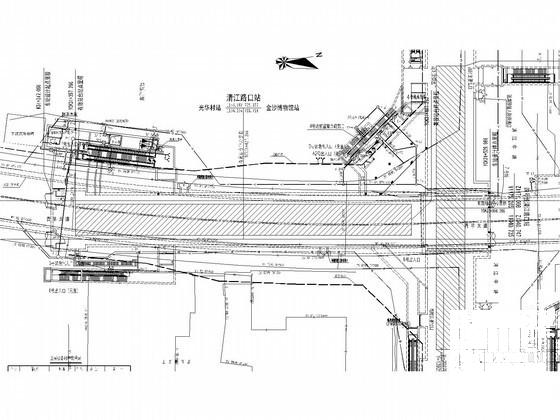

  • 车站室外给排水及水消防总平面图
  • 站厅层给排水及消防平面图
  • 设备层给排水及消防平面图
  • 站台层给排水及消防平面图
  • 站台板下给排水及消防平面图
  • 车站典型断面给排水布置图
  • 消火栓给水系统图
  • 生产、生活给水系统图
  • 车站废水泵房给排水布置图
  • 污水泵房给排水布置图
  • 3号紧急出入口给排水及消防布置图
  • B号出入口给排水及消防布置图
  • 3号风亭、2号紧急出入口及A2号出入口给排水及消防布置图
  • 4号风亭及F号出入口给排水及消防布置图
  • 区间隧道给排水及消防平面图
  • 区间隧道消防给水断面图

附件详情

该项目位于四川,地铁线工程。车站为地下三层岛式站台车站,有效站台中心里程为YCK31+427.262,车站起终点里程为YCK31+347.062~YCK31+529.962,车站全长182.9 米,标准段宽度22.3米,岛式站台宽为12.8米,总建筑面积14222m2。车站共设5个出入口,其中1个为预留出入口;车站两端设有2组共6个风亭。车站站厅层3~5轴处设有工作人员卫生间及公共卫生间,设置一个污水泵房;在站台层23~24轴设置一座废水泵房,不设消防泵房。
,共29张图。

站厅层平面图

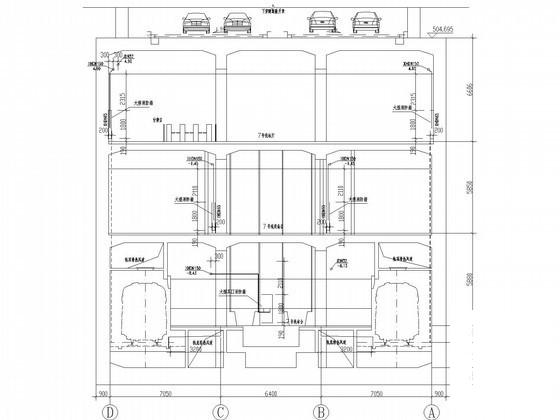

车站典型断面给排水布置图

3号紧急出入口给排水及消防布置图

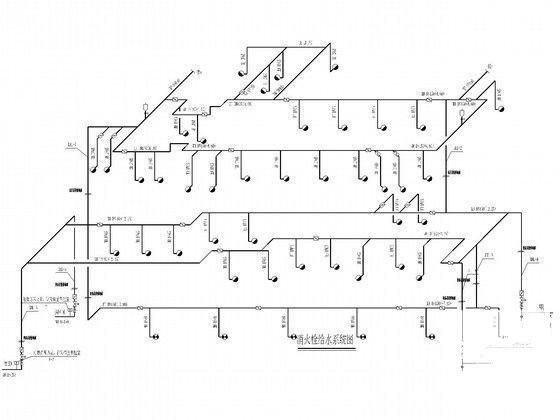

消火栓给水系统图

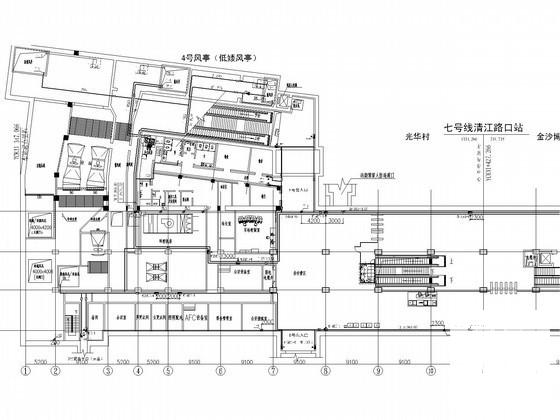

4号风亭及F号出入口平面图

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源
  • 上万平地下3层岛式站台车站给排水CAD图纸(设计说明书) - 1
    第 1 张图
  • 上万平地下3层岛式站台车站给排水CAD图纸(设计说明书) - 2
    第 2 张图
  • 上万平地下3层岛式站台车站给排水CAD图纸(设计说明书) - 3
    第 3 张图
  • 上万平地下3层岛式站台车站给排水CAD图纸(设计说明书) - 4
    第 4 张图
  • 上万平地下3层岛式站台车站给排水CAD图纸(设计说明书) - 5
    第 5 张图
  • 上万平地下3层岛式站台车站给排水CAD图纸(设计说明书) - 6
    第 6 张图
以上是部分截图,请下载附件后查看完整高清内容
