6层廉租房给排水CAD施工图纸
- 附件设计说明：有
- 建筑类别：住宅
- 建筑高度类型：多层建筑
- 建筑设计结构形式：钢筋混凝土结构
- 建筑设计面积：2462.46平方米
- 建筑地上层数：6层
- 图纸设计深度：施工图
- 参考图纸：7张
- 设计年代：近代
- 生活供水设计：生活给水系统
- 消防设计：室外消火栓系统
- 排水体制：污废合流,雨污分流
- 消火栓用水量室外(L/S)：20
- 项目所在地：重庆
附件详情
- 给排水总平面图
- 设计总说明
- 给排水平面图
- 给排水详图
附件详情
该资料范围包括红线以内的给水排水，消防等管道系统。该建筑为地上六层住宅建筑，一层、二层分为配套用房，其余均为住宅。建筑高度18.8米，建筑面积2462.46平方米，建筑耐火等级二级防火。
，共7张。
给水系统图

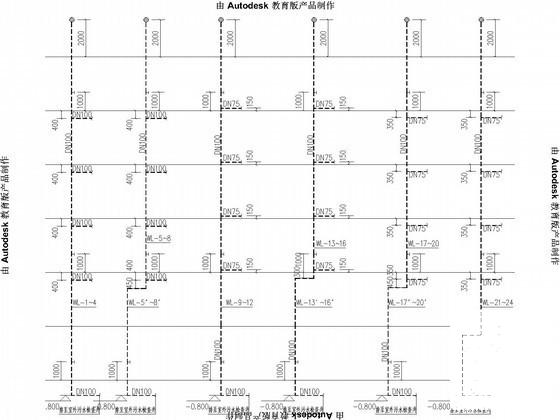

污水系统图

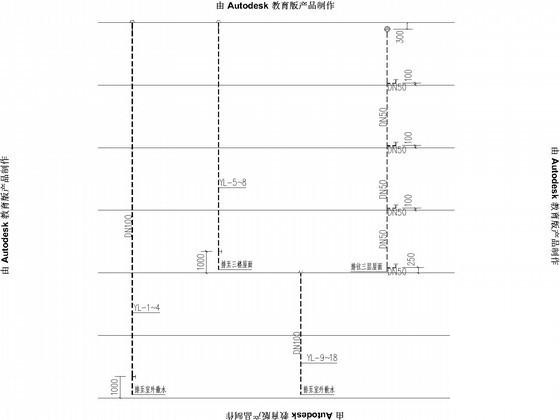

雨水、凝结水系统图
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-
第 1 张图 -
第 2 张图 -
第 3 张图 -
第 4 张图
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2022-10-09
- 评论次数：0
- 浏览次数：0
- 文件大小：6.63 MB
- 收藏次数：0
-
文件名称：
附件-995859598787887968557.rar
