13米预应力空心板构造详细设计CAD图纸

1、L=13m空心板上部构造横断面图.   2、L=13m空心板一般构造图.   3、L=13m空心板边板钢筋构造图.   4、L=13m空心板中板钢筋构造图   5、L=13m斜空心板底层辅助钢筋构造图.   6、L=13空心板支座预埋钢板布置图.   7、L=13m空心板铰缝及其钢筋构造图.   8、L=13m桥面连续钢筋构造图.   9、L=13m桥面钝角加强钢筋布置图.   10、10L=13m现浇桥面板钢筋布置图.

以下是附件的其中一部分截图,共5张,您也可以 搜索 更多您想要的资源

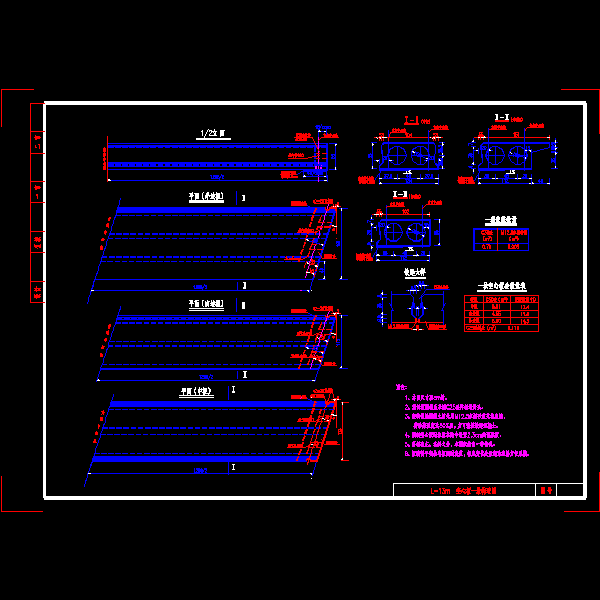

  • 13米预应力空心板构造详细设计CAD图纸 - 1
    第 1 张图

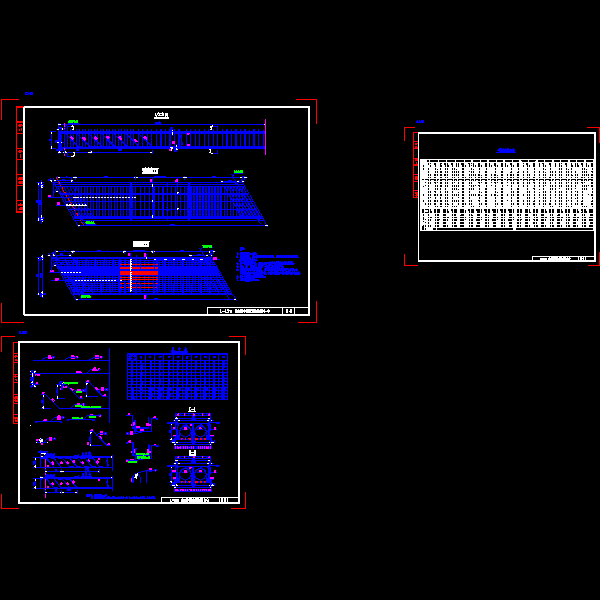

  • 13米预应力空心板构造详细设计CAD图纸 - 2
    第 2 张图
  • 13米预应力空心板构造详细设计CAD图纸 - 3
    第 3 张图
  • 13米预应力空心板构造详细设计CAD图纸 - 4
    第 4 张图
  • 13米预应力空心板构造详细设计CAD图纸 - 5
    第 5 张图
以上是部分截图,请下载附件后查看完整高清内容
