17层住宅楼给排水CAD施工图纸(建筑面积)
- 附件设计说明：有
- 建筑类别：住宅
- 建筑高度类型：高层建筑
- 建筑设计面积：11769.09平方米
- 建筑地上层数：17层
- 图纸设计深度：施工图
- 参考图纸：11张
- 设计年代：近代
- 生活供水设计：生活给水系统
- 排水设计：机房排水
- 消防设计：室内消火栓系统
- 供水方式：市政供水,分区供水,无负压供水
- 供水分区：三区
- 排水体制：污废合流
- 大样节点：卫生间,集水坑,阀门管件
附件详情
项目概要该项目系威海闵广置业有限公司开发建设的上海·国际花园1#号高层住宅，建筑设计面积：11769.09m2建筑层数、高度：地上17层，设备层一层建筑高度为48.55米。居住户数102户。
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-

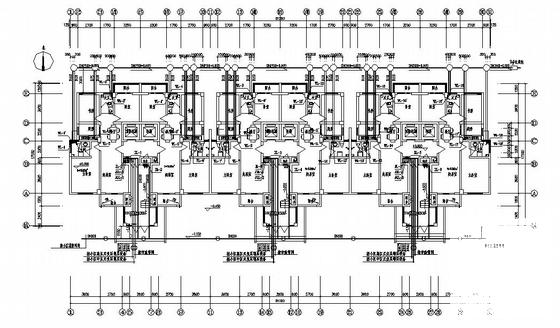

第 1 张图 -

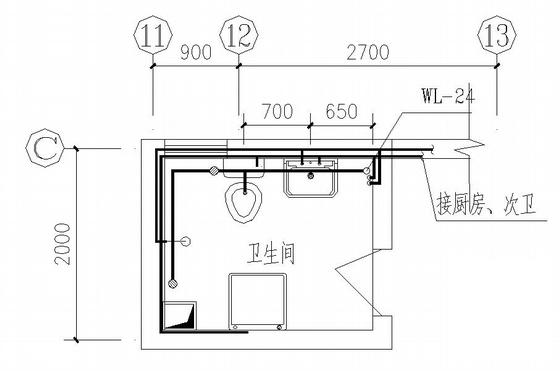

第 2 张图 -

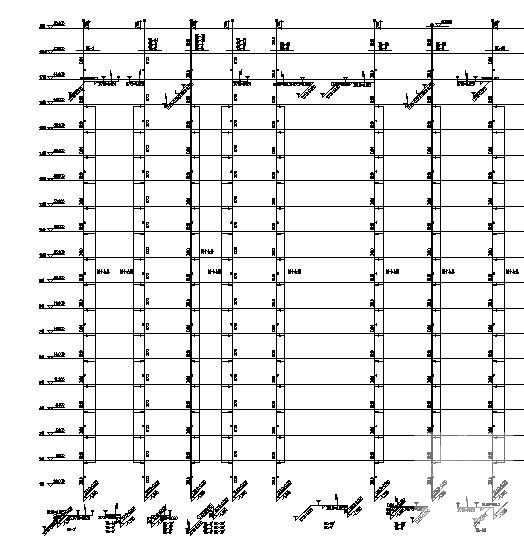

第 3 张图 -
第 4 张图
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2022-10-11
- 评论次数：0
- 浏览次数：0
- 文件大小：0.87 MB
- 收藏次数：0
-
文件名称：
附件-995860605669599878868.rar
