32层住宅楼采暖通风图纸（设计说明）(建筑面积)
- 附件设计说明：有
- 建筑类别：住宅
- 建筑高度类型：高层建筑
- 建筑设计面积：11500平方米
- 建筑地上层数：32层
- 建筑地下层数：1层
- 图纸设计深度：施工图
- 参考图纸：6张
- 设计内容：通风,采暖,防排烟
- 采暖系统：散热器供暖,热水辐射
附件详情
本建筑地上32层，地下1层，建筑面积为11500平方米。该项目采暖供回水有小区热交换站提供。建筑住宅部分均采用铜铝复合散热器，散热器型号TLZY-6/6-1.5。地下一层散热器，采用四柱760型铸铁散热器。
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-

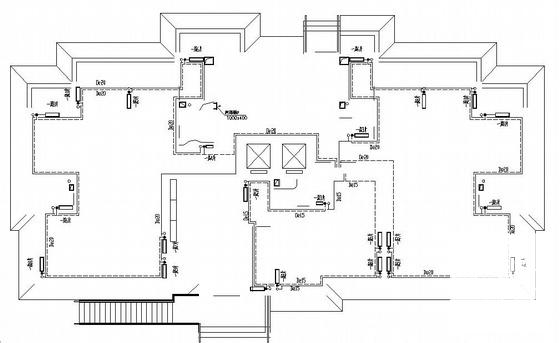

第 1 张图 -

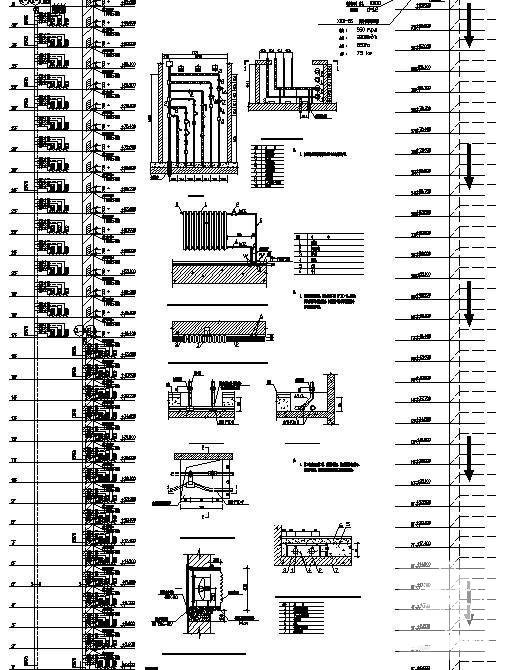

第 2 张图 -

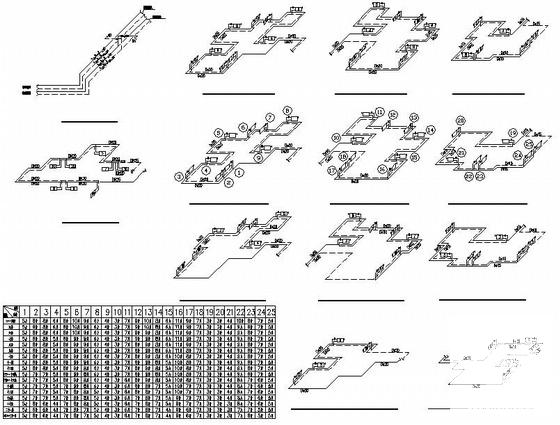

第 3 张图 -

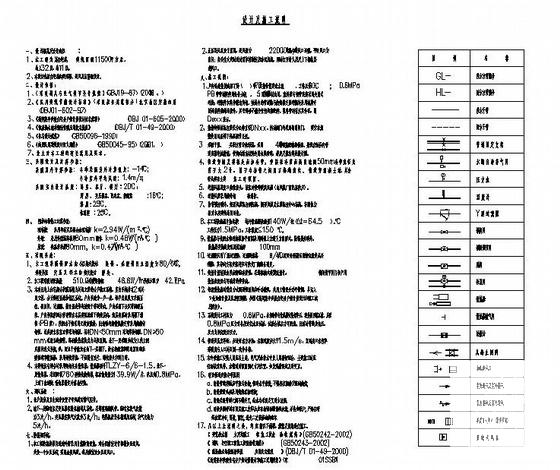

第 4 张图
以上是部分截图，请下载附件后查看完整高清内容
