6层住宅楼给排水CAD施工图纸(室外消防系统)

附件详情

一. 设计范围:
1. 该资料范围本建筑单体内的生活给水，污水排放设计。
2. 该项目 消防系统 。
3. 该项目的室外消防系统，室外给排水总平面另行设计,本单体设计所作仅供参考。

二、 项目概要：
1. 该项目为建筑为砖混结构。
三. 给水工程：
1. 水源：该项目水源取自市政给水管，要求供水压力不少于0.35Mpa。供水能力：最高日用水量为20立方米/天（按每户平均4人，每人每日300升）。

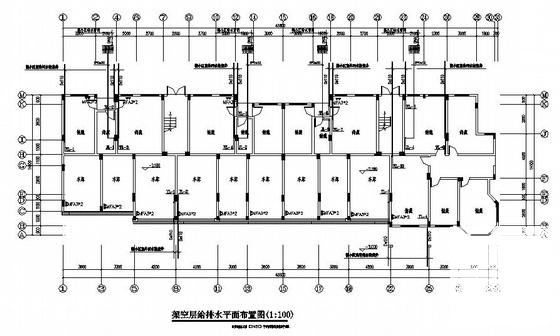

2. 给水方式：该项目分为一个供水系统，利用市政水压下行上给式供水。
四. 排水系统
1. 生活污水，废水与雨水分流。污水量同生活用水量。生活污水经化粪池初步处理后排至市政污水管道，进入污水处理厂。

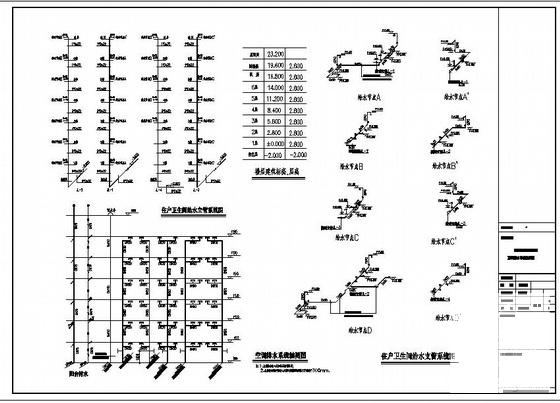

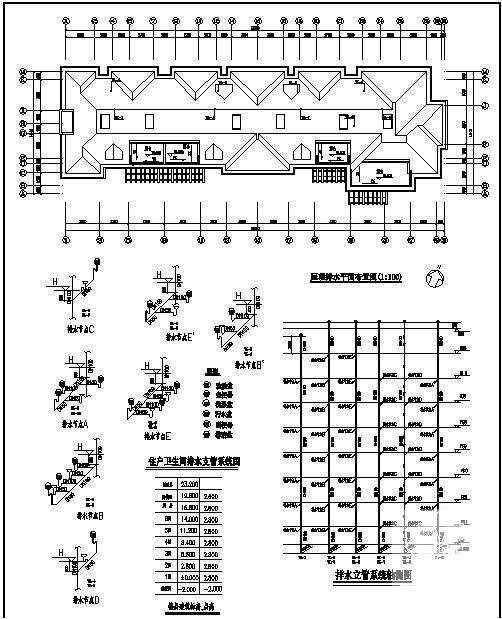

2. 雨水与污水分流。屋面设雨水斗，由雨水立管单独排出（详建施图），非封闭阳台设地漏接入阳台雨水立管（只排放阳台雨水及洗衣机排水）。
3. 空调冷凝水排入专用冷凝水管收集，排至建筑周围雨水沟或屋面层。

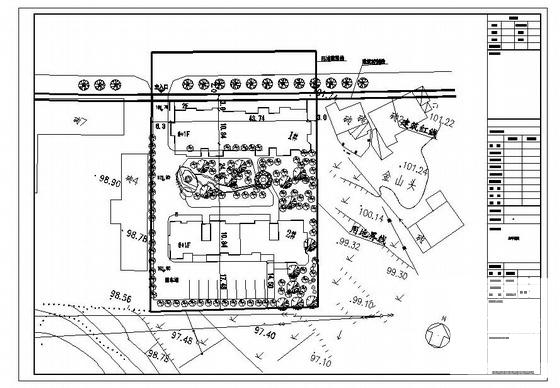

4. 本区地块红线以内污水，雨水管管径，标高和与市政管接驳点另详总图。
