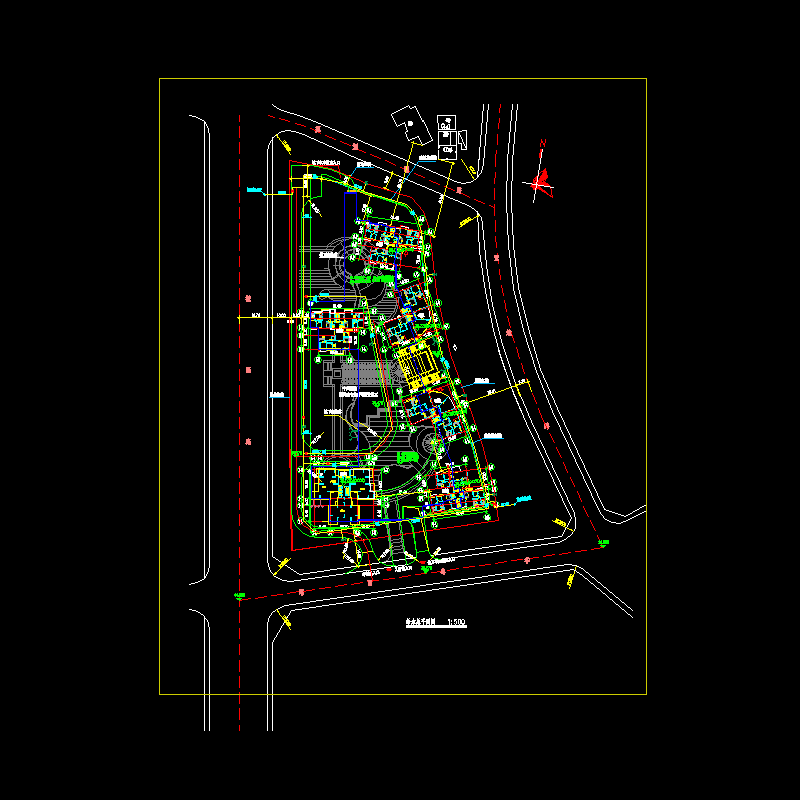

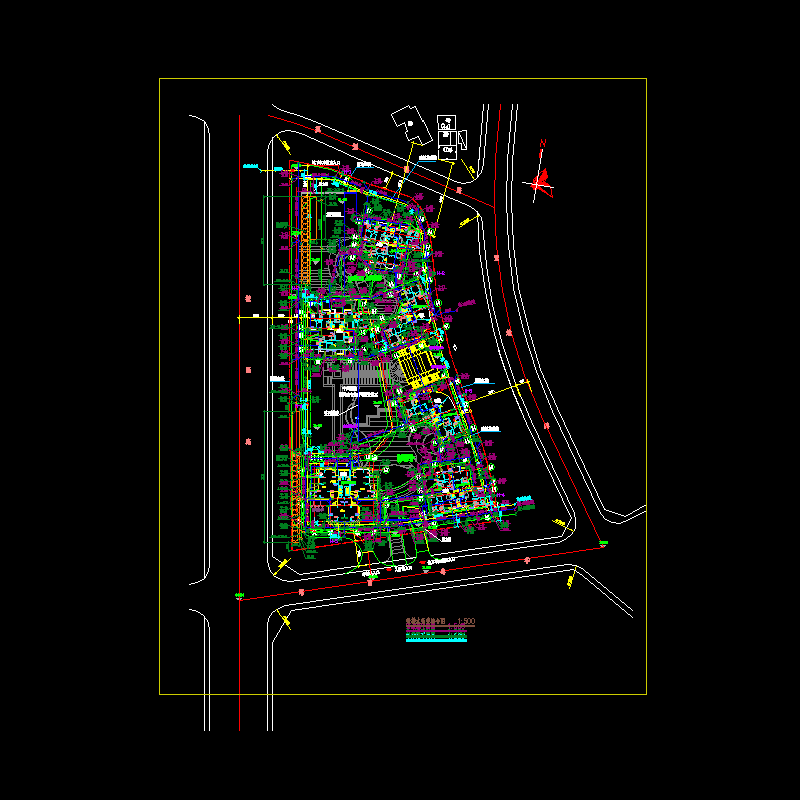

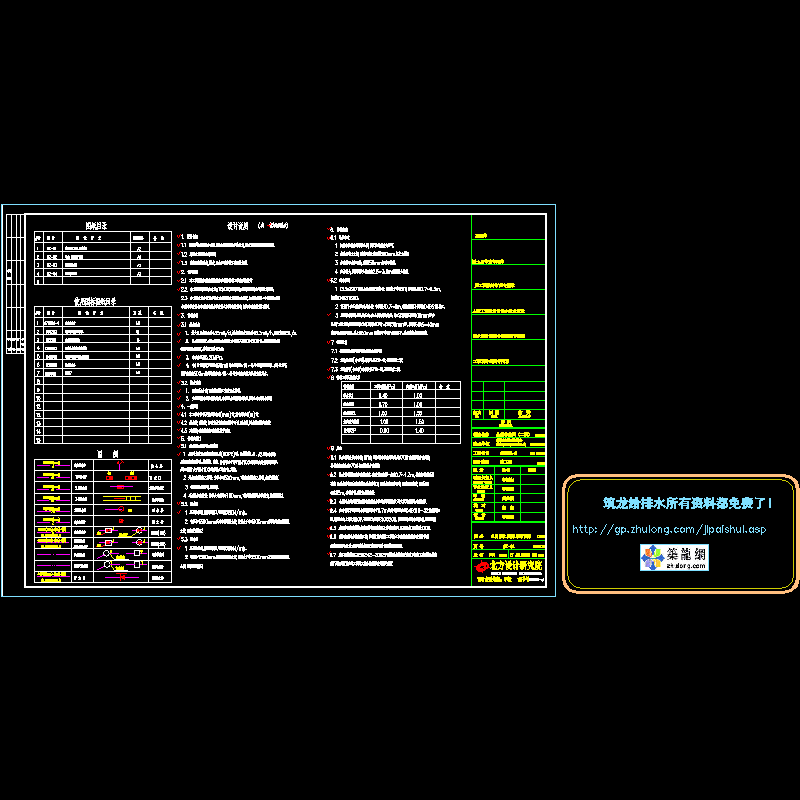

小区室外给排水CAD施工图纸

附件详情

给水系统
1. 最大日用水量约为435m3/d,最大时用水量约为45.3m3/h,消防水量15L/s.
2. 从小区周围已有的市政给水管网上分别引入两根DN200管，形成低压生活消防环形给水管道,并布置室外消火栓.
3. 市政水压为0.20MPa。
4. 在1号住宅地下室设有90m的生活水池，供1~6号住宅生活用水。在1号住宅地下室设有300m3的消防水池，供1~6号住宅室内消火栓及喷淋用水。
排水系统
1. 雨水污水分流,雨水就近排入市政雨水管道。
2. 生活污废水经化粪池处理,含油污水经隔油池处理后排入市政污水管道.
出图日期：2008.6
