33层小区住宅楼电气CAD施工图纸(电气计算书)(火灾自动报警)

  • 弱电设计: 火灾自动报警系统 ,出入口控制系统,通信系统,有线电视和卫星接收系统,信息网络系统
  • 建筑类别:住宅
  • 建筑高度类型:高层建筑
  • 建筑设计结构形式:钢筋混凝土结构
  • 建筑设计面积:29110.59平方米
  • 建筑地上层数:33层
  • 建筑地下层数:2层
  • 图纸设计深度:施工图
  • 参考图纸:27张
  • 设计年代:近代
  • 地下室用途:车库,设备用房
  • 负荷等级:一级
  • 防雷等级:第三类
  • 火灾保护分级:二级
  • 有线电视:D类
  • 接地方式:TN-C-S
  • 项目所在地:陕西
  • 强电设计:低压配电,电气照明,建筑物防雷,接地安全,电气控制

附件详情

  • 1、电气设计说明
  • 2、 竖向配电干线 系统图
  • 3、配电箱系统图
  • 4、火灾自动报警及消防联动控制系统图
  • 5、电话系统图
  • 6、网络系统图
  • 7、楼宇可视对讲系统图
  • 8、有线电视系统图
  • 9、照明电气平面图
  • 10、 弱电平面图
  • 11、火灾自动报警平面图
  • 12、防雷接地平面图

附件详情

该附件是某33层小区住宅楼完整电气施工图纸,含电气计算书。工程总建筑设计面积:29110.59m(地上 27120.30m,地下1990.29m)。地上33层,地下2层;建筑高度:96m,为框架剪力墙结构。
电气设计包含配电系统设计、照明灯具布置、插座动力系统设计、电话系统、网络系统设计、楼宇可视对讲系统设计、有线电视系统设计、防雷接地系统设计等。

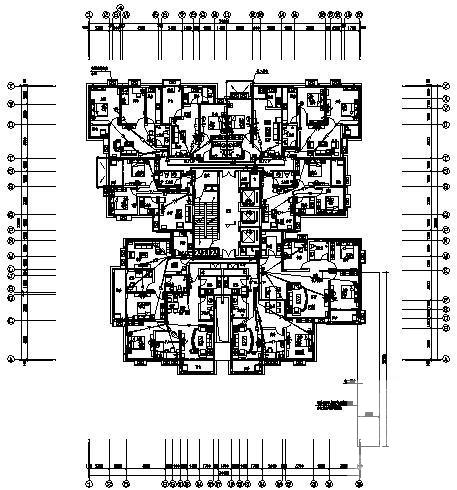

弱电平面图

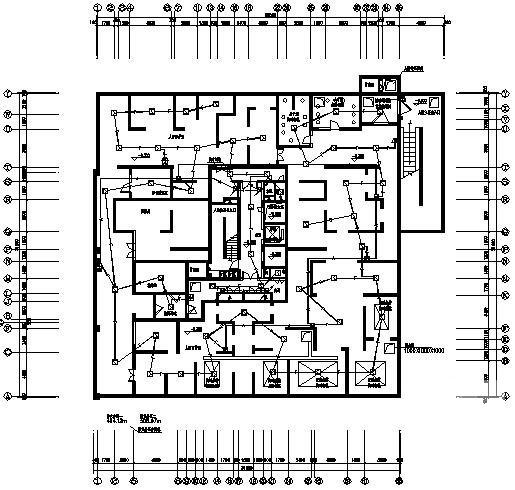

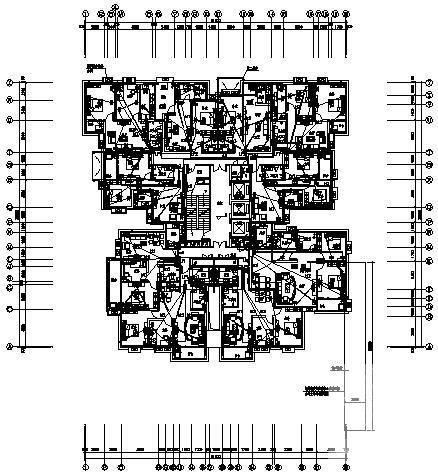

消防平面图

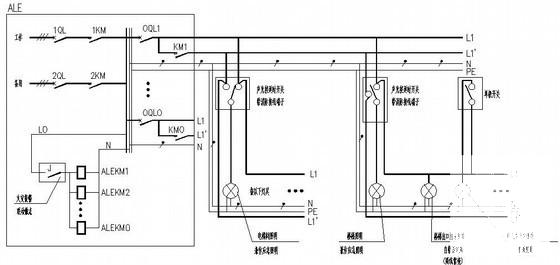

应急照明箱强制点亮控制原理图

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源
  • 33层小区住宅楼电气CAD施工图纸(电气计算书)(火灾自动报警) - 1
    第 1 张图
  • 33层小区住宅楼电气CAD施工图纸(电气计算书)(火灾自动报警) - 2
    第 2 张图
  • 33层小区住宅楼电气CAD施工图纸(电气计算书)(火灾自动报警) - 3
    第 3 张图
  • 33层小区住宅楼电气CAD施工图纸(电气计算书)(火灾自动报警) - 4
    第 4 张图
以上是部分截图,请下载附件后查看完整高清内容
