单层条形基础剪力墙结构商业楼结构设计CAD施工图纸(平面布置图)
- 建筑类别：商业
- 建筑高度类型：单层建筑
- 建筑地上层数：1层
- 图纸设计深度：施工图
- 民用建筑设计使用年限：50年
- 建筑设计结构形式：钢筋混凝土结构
- 钢筋混凝土结构：剪力墙
- 基础形式 ：条形基础
- 结构安全等级：二级
- 地基基础设计等级：丙级
- 抗震设防烈度：7度抗震
- 风压：0.50kN/平方米
- 地下室功能：其他
- 参考图纸：14张
- 设计年代：近代
附件详情
某加油站
结构施工图
该资料包含：
结构设计说明
，罐池顶板平面布置图，围墙基础
平面布置图
，地坑顶盖配筋图，压缩机棚屋面板配筋图，柱平面布置及配筋图等。
共14张图纸。
围墙基础平面布置图
地坑配筋图
加气棚柱基平面布置图
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-

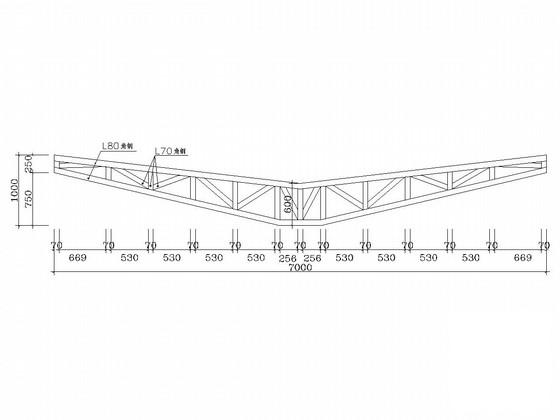

第 1 张图 -
第 2 张图 -
第 3 张图 -
第 4 张图
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2022-10-13
- 评论次数：0
- 浏览次数：0
- 文件大小：0.54 MB
- 收藏次数：0
-
文件名称：
附件-995877067887965785770.rar
