大型综合27层小区给排水CAD施工图纸（10栋楼、地下室）

资料简介
赚取积分

附件设计说明：有
建筑类别：住宅,商业
建筑高度类型：高层建筑
建筑地上层数：27层
图纸设计深度：施工图
参考图纸：91张
设计年代：近代
地下室用途：车库,设备用房
生活供水设计：生活给水系统
生产供水设计：热水系统
排水设计：污水系统,废水系统,机房排水
消防设计：室内消火栓系统,喷淋系统
供水设备：高位水箱,水泵站
供水方式：市政供水,变频供水,分区供水,高位水箱供水
供水分区：三区
排水体制：污废合流
排水技术：重力排水
雨水重现期：3年
消火栓用水量室外(L/S)：20
消火栓用水量室内(L/S)：20
大样节点：水泵,泵房,卫生间,阀门管件
项目所在地：四川

附件详情

设计说明
资料目录
选用标准资料目录及主要设备材料表

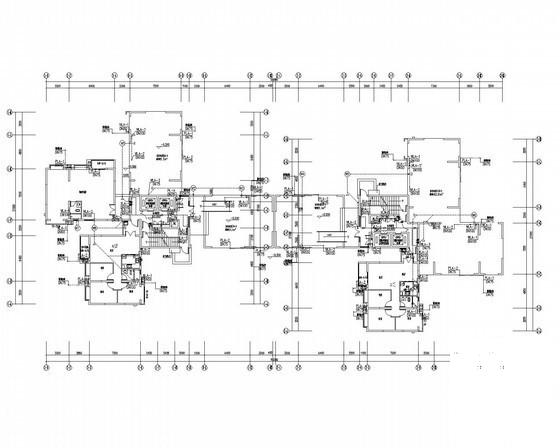

一层给排水平面图

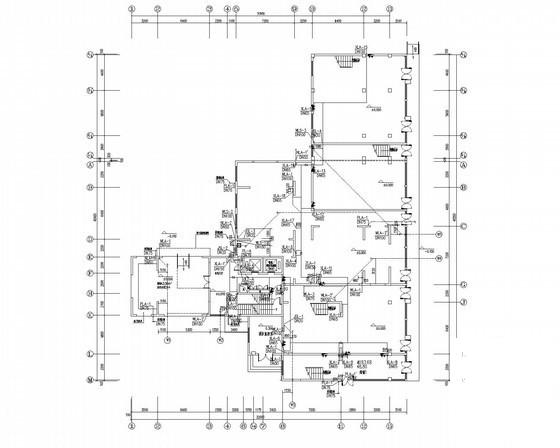

一层自动喷淋平面布置图

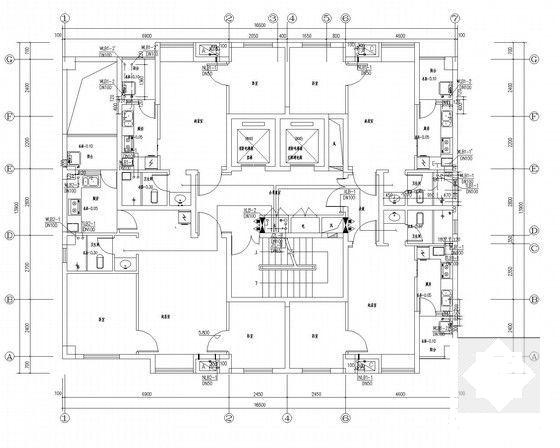

奇数层给排水平面放大图
偶数层给排水平面放大图
屋顶给排水平面放大图
给排水及消防系统原理图
给排水横支管系统图

附件详情

资料介绍：该项目建筑类别：一类高层住宅;建筑使用性质：住宅;．建筑层数及高度：1~6#楼地上21层，7~9#楼27层，10#楼18层。其中1、2#楼地上一二层为商业网点。1层有架空及物管用房。地下一层为停车库及设备用房。无人防工程。

设计内容: 本栋楼室内的给水系统、热水系统、污水系统排水、废水排水系统、消防系统、以及建筑灭火器配置。

图纸共91张。

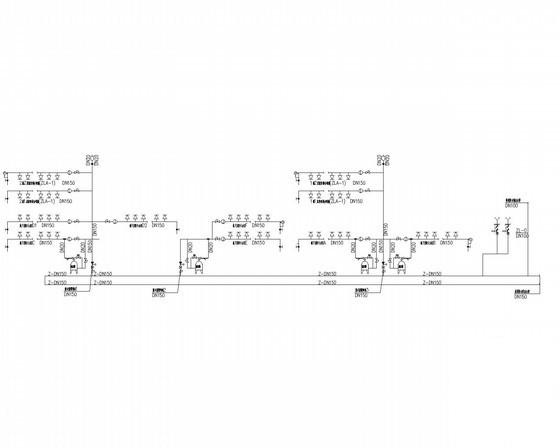

地下室喷淋系统原理图

二层给排水平面图

三层给排水平面放大图

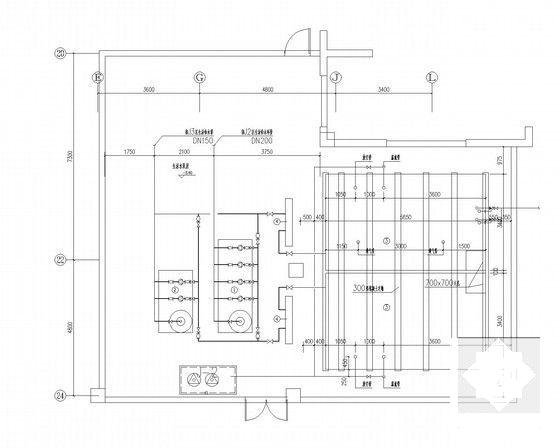

生活水泵房大样图

生活水泵房系统图

污水系统原理图

污水转换及出户管道系统图

一层给排水平面放大图

垃圾收集点水电平面图

以下是附件的其中一部分截图，共6张，您也可以搜索更多您想要的资源
