大型小区10KV变配电工程CAD施工图纸(系统图、大样图)

  • 建筑类别:住宅
  • 图纸设计深度:施工图
  • 参考图纸:43张
  • 设计年代:近代
  • 节点大样:电缆, 配电箱, 开关柜, 变压器, 其它
  • 强电 设计: 供配电系统 , 配变电所

附件详情

  • 1、施工设计说明
  • 2、主要设备材料清册

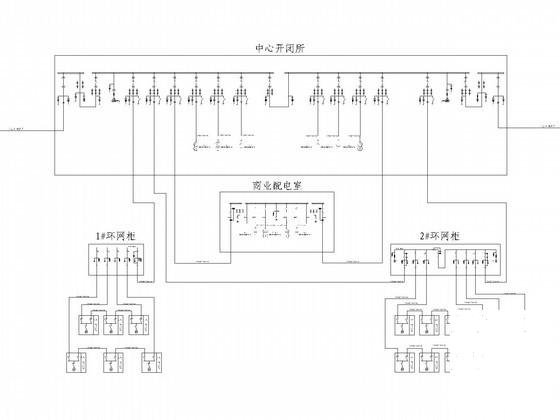

  • 3、运行系统图
  • 4、环网柜一次系统接线图
  • 5、箱变低压联络一次系统图
  • 6、开闭所高压一次系统图
  • 7、配电室高压一次系统图
  • 8、低压一次系统图
  • 9、中心开闭所电气 平面布置图
  • 10、配电室电气平面布置图
  • 11、电表箱系统图
  • 12、干式箱变平面布置图
  • 13、油浸式箱变电气平面、剖面图
  • 14、户外高压环网柜基础及接地图
  • 15、进户电缆井制作图
  • 16、转角型电缆井制作图
  • 17、开关柜断面图及电缆沟断面图
  • 18、低压电缆分支箱接线图
  • 19、电缆敷设示意图
  • 20、箱变基础图
  • 21、干式变压器安装图
  • 22、小型化开关柜断面图及电缆沟断面图

附件详情

该附件是某大型综合性居住小区全套配电施工图纸,总共43张,包含1#,2#,3#-48#共48栋楼,其中7#,10#,27#,39#,40#,47#,48#楼为纯商业建筑,41#-46#为商住两用建筑,其他均为住宅建筑。该项目共有住户2165户,以及81014m2商业面积。
配电设计包含运运行系统图,中心开闭所高压一次系统图,1#,2#环网柜一次系统接线图,商业配电室高压一次系统图,1#-10#干变低压一次系统图,500KVA,630KVA箱变低压联络一次系统图,中心开闭所电气平面布置图,以及商业配电室电气平面布置图等等。

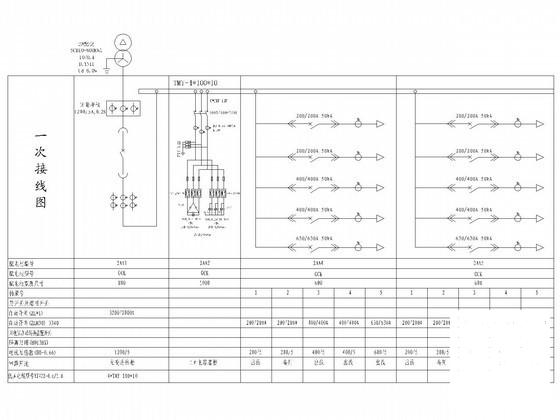

2#干变低压一次系统图

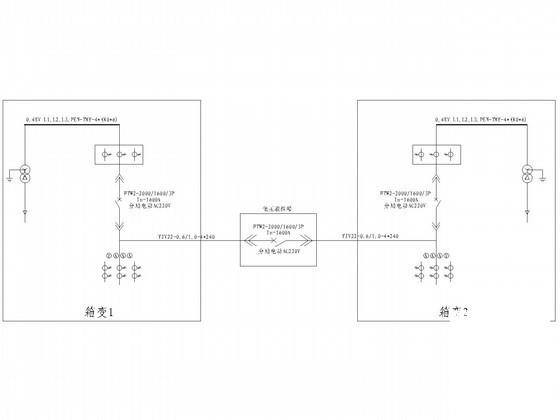

500KVA、630KVA箱变低压联络一次系统图

户外高压环网柜基础及接地图

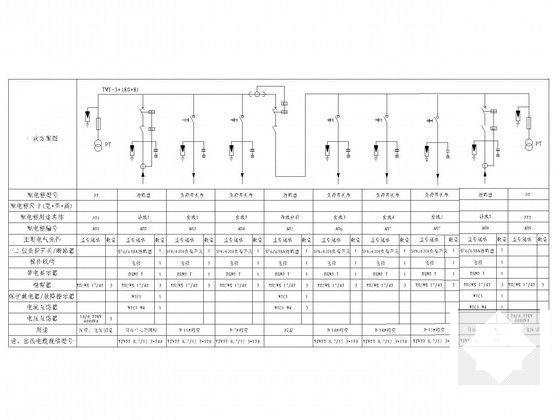

环网柜(双电源)一次系统接线图

小型化开关柜断面图及电缆沟断面图

中心开闭所电气平面布置图

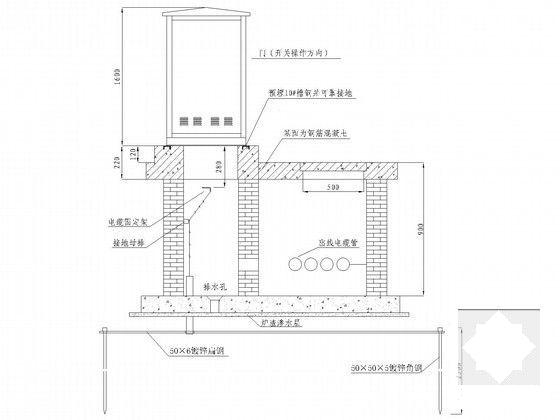

低压电缆分接箱基础图

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源
  • 大型小区10KV变配电工程CAD施工图纸(系统图、大样图) - 1
    第 1 张图
  • 大型小区10KV变配电工程CAD施工图纸(系统图、大样图) - 2
    第 2 张图
  • 大型小区10KV变配电工程CAD施工图纸(系统图、大样图) - 3
    第 3 张图
  • 大型小区10KV变配电工程CAD施工图纸(系统图、大样图) - 4
    第 4 张图
  • 大型小区10KV变配电工程CAD施工图纸(系统图、大样图) - 5
    第 5 张图
  • 大型小区10KV变配电工程CAD施工图纸(系统图、大样图) - 6
    第 6 张图
以上是部分截图,请下载附件后查看完整高清内容
