大型住宅项目10KV配电工程cad系统图
-
建筑类别：住宅
-
建筑高度类型：高层建筑
-
建筑设计结构形式：钢筋混凝土结构
-
图纸设计深度：施工图
-
图纸设计格式：CAD2000,PDF
-
设计年代：近代
-
地下室用途：车库,设备用房
-
负荷等级：一级,二级,三级
-
防雷等级：第三类
-
火灾保护分级：一级
-
接地方式：TN-S
-
项目所在地：贵州
本
次施工设计
方案
围绕
贵阳万科
·翡翠天骄项目
2-1号配电房（即
B地块
商业负荷）
10
kV
线路及其配网设备、
10
kV
/0.4
kV
变配电所展开，用于指导承建方按照
有关规程、规范和标准
对线路、变配电设备进行采购、建设及安装。
以下是附件的其中一部分截图，共6张，您也可以 搜索 更多您想要的资源
-

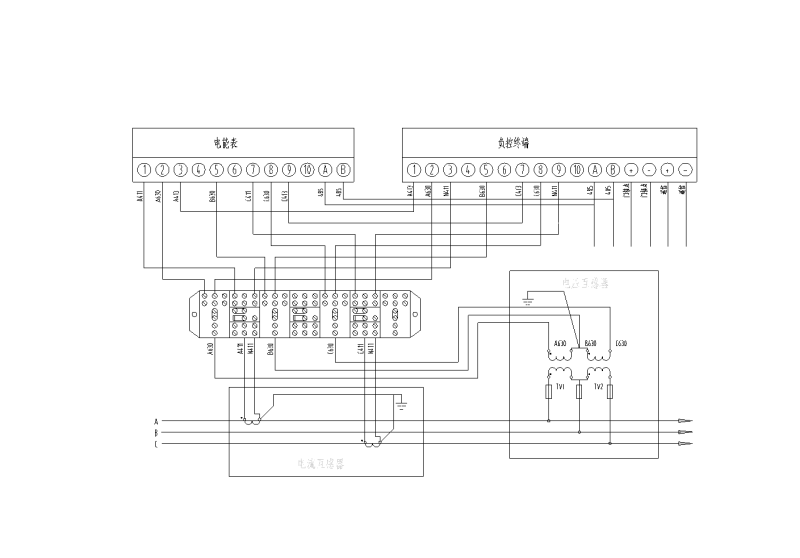

三相三线电能表接入 -

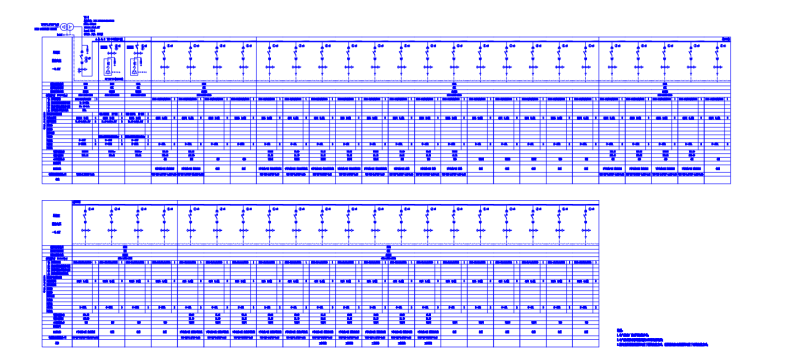

配电柜系统图 -

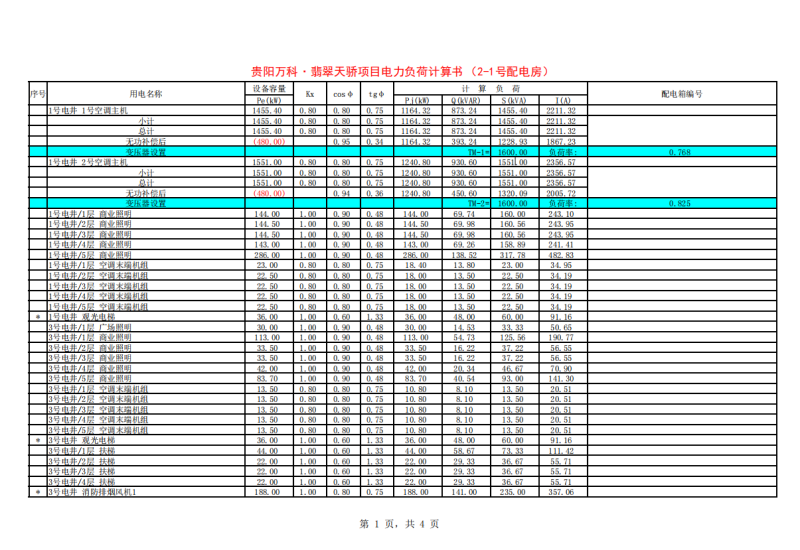

电力负荷计算书 -

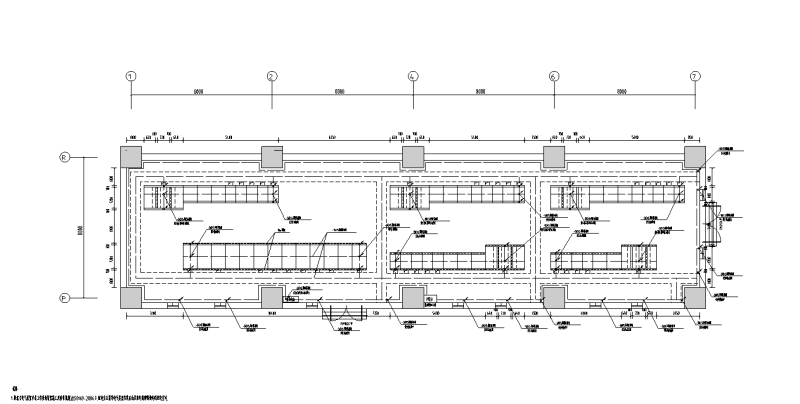

接地房平面布置 -

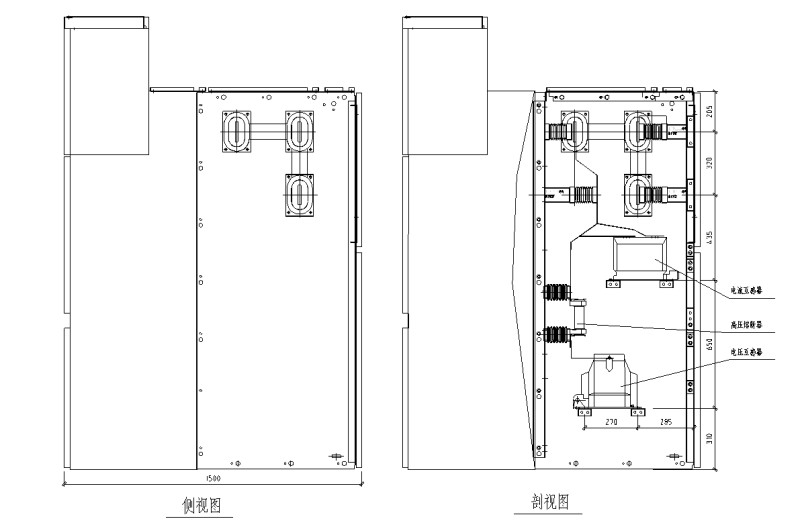

高压安装固定计量柜 -
10kV供电系统网络图
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2024-01-02
- 评论次数：0
- 浏览次数：0
- 文件大小：114.34 MB
- 收藏次数：0
-
文件名称：
附件-pan96869675788888959.rar
