数据中心机房工程建筑电气CAD施工图纸（超详细）

资料简介
赚取积分

建筑类别：工业建筑
建筑高度类型：多层建筑
建筑设计结构形式：其他结构
图纸设计深度：施工图
参考图纸：47张
设计年代：近代
地下室用途：人防, 商业, 车库, 其它
节点大样：线槽, 防雷接地 , 灯具, 开关按钮, 接线盒, 弱电设备, 其它
负荷等级：三级
防雷等级：第三类
强电设计：供配电系统 , 低压配电, 电气照明, 建筑物防雷, 接地安全, 其它
弱电设计：火灾自动报警系统 , 视频监控系统, 出入口控制系统, 建筑设备监控系统, 综合布线系统, 通信系统, 有线电视和卫星接收系统, 广播系统, 信息网络系统, 公共信息显示系统, 智能化集成, 呼应信号及信息显示, 其它

附件详情

1 市电配电柜系统图
2 市电配电柜系统图
3 PDU1输出配电柜系统图
4 环境监控系统图
5 门禁系统设计说明及系统图
6 7层数据中心机房定位图

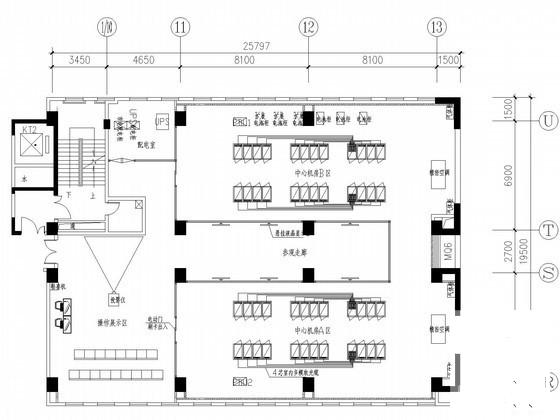

7 数据中心机房设备及装修平面图
8 强电桥架布置图
9 辅助插座配电布置图

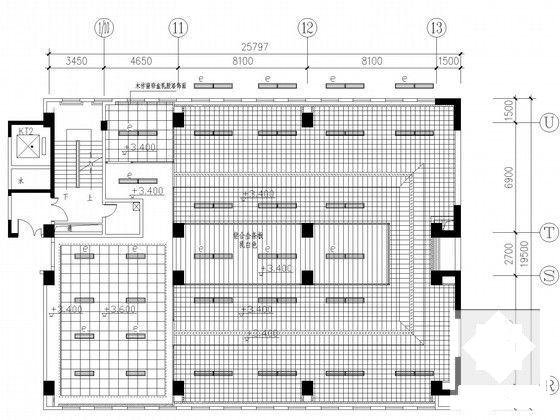

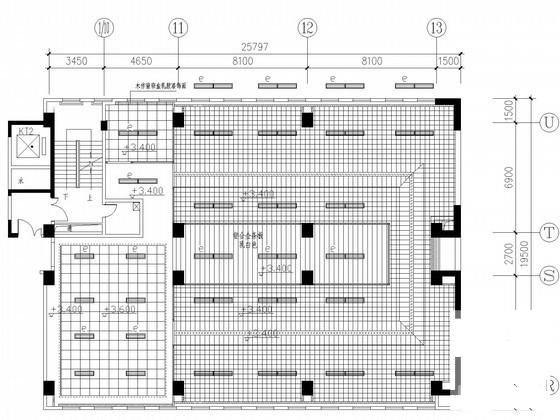

10 市电照明配电布置图
11 应急照明配电布置图
12 综合布线设计说明
13 防雷接地设计说明
14 机房等电位布置平面图
15 动力环境监控设计说明
16 视频监控平面布置图
17 门禁平面布置图
18 气体灭火报警系统平面布置图

附件详情

该附件是数据中心机房工程建筑电气施工全套图纸共47张（超详细）。
项目概要：室内层高3.9米，全框架结构。装饰范围：项目范围内的墙顶地装修。
设计范围：市电配电柜系统，UPS输出配电柜系统，PDU1输出配电柜系统，综合布线系统，接地防雷系统，视频监控系统，出入口控制系统，消防系统，配电系统，接地防雷系统，通信系统，网络信息系统，智能化集成,呼应信号及信息显示。
......
编制与，共47张。

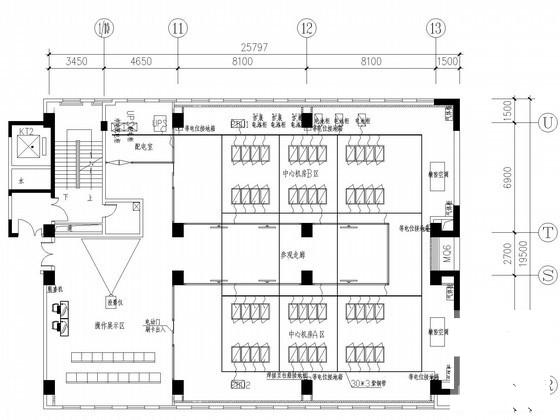

机房等电位布置平面图

光缆配线布置图

数据中心机房图

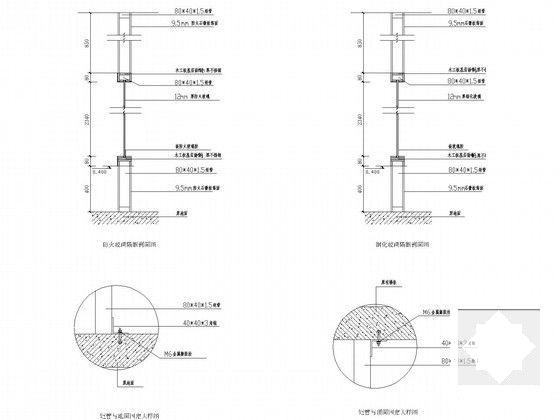

玻璃隔断大样图

气体灭火报警系统平面布置图

市电配电柜系统图

以下是附件的其中一部分截图，共6张，您也可以搜索更多您想要的资源
