4层两江数据中心机房楼给排水施工大样图

项目概要：

项目地块位于重庆两江新区水土工业园，总占地面积19760m2,建筑面积21015m2。机房楼建筑高度为22.3m；共4层，一层层高为6.9米，二三层为6米，屋顶房间层高为3.4米，为多层建筑。

设计范围：

该资料的主要内容包括：机房楼给水系统、排水系统、冷却水系统、消火栓系统、自动喷水系统、水喷雾系统、气体灭火系统及灭火器的布置。

图纸展示：

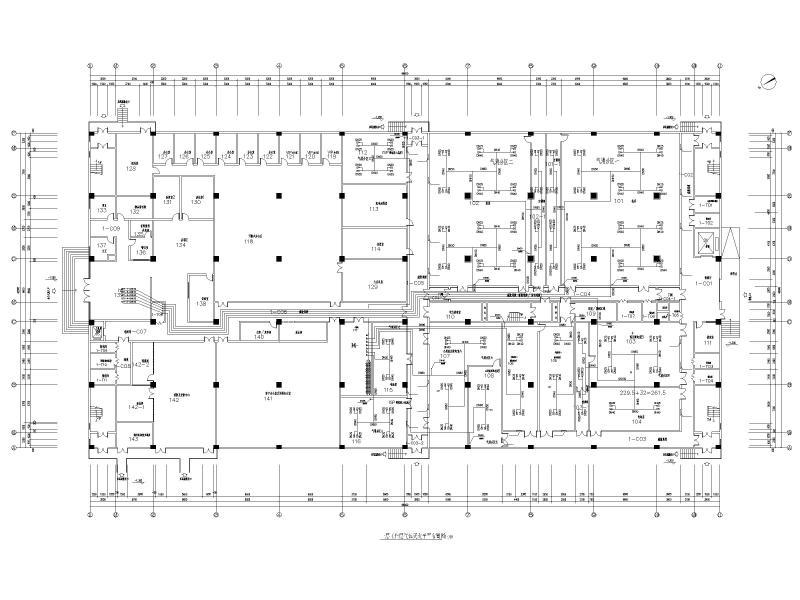

一层地板层气体灭火平面布置图

一层工作层气体灭火平面布置图

一层生产、生活给排水平面图

一层消火栓、自动喷淋给排水平面图

空调冷凝水排水系统原理图

组合分配系统四原理图

虹吸雨水系统图二

气体灭火安装大样图二

气体灭火系统图二

消防废水排水系统原理图
