4层沿街商业群楼暖通、给排水工程CAD施工图纸(水源热泵机房)

资料简介
赚取积分

附件设计说明：无
建筑类别：商业
建筑高度类型：多层建筑
建筑地上层数：3层
建筑地下层数：1层
图纸设计深度：施工图
参考图纸：48张
设计年代：近代
设计内容：空调
冷热源：水地源热泵
空调系统：全水系统
项目所在地：河北

附件详情

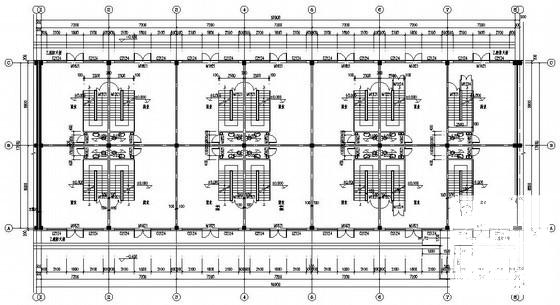

建筑平面图
设计说明、图例
给排水、暖通系统图
消防系统图
管线平面图
水源热泵机房系统原理图
水源热泵机房管道连接图
水源热泵机房基础布置图
水源热泵机房轴测图
水源热泵机房设备平面布置图

附件详情

设计为某沿街商业群楼的暖通，给排水工程，共有8栋楼，地下1层，地上2至3层。
空调设计内容：该项目为联拼商业空调工程，空调冷热源由位于厂区内的区域水地源热泵机组提供，空调末端采用风机盘管系统。该项目空调水系统为分户供给系统，垂直异程，供回干管均在地下室覆设，入口装置设于室外引入小室内；夏季空调供回水设计温度7℃/12℃,冬季空调供回水设计温度50℃/40℃。
给排水设计内容：该项目水源取自市政给水管，市政供水压力P=0.25MPa；最高日生活用水量Qd=12m3/d；给水方式为市政管网直接供给，下行上给式供给。排水方式为污水与雨水分流。

，图纸共94张

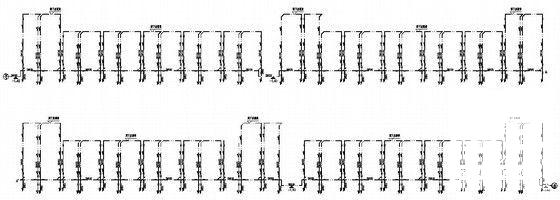

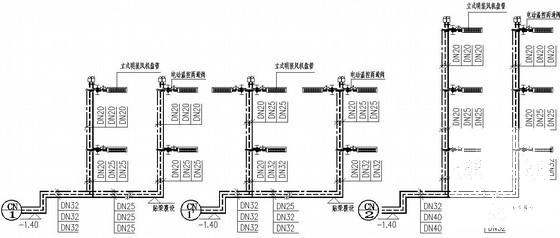

商业空调系统图

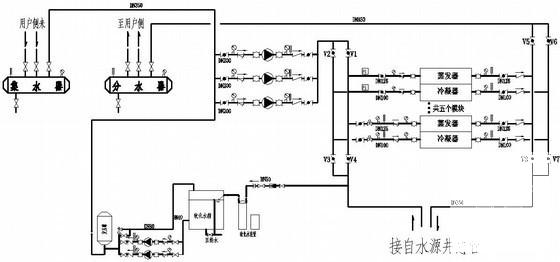

水源热泵机房系统原理图

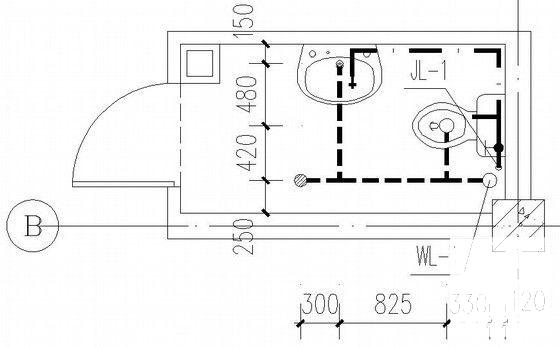

卫生间给排水大样图

沿街商业消防给水系统展开图

沿街商业正立面图

沿街商业三层管线平面图

以下是附件的其中一部分截图，共6张，您也可以搜索更多您想要的资源
