24层公寓办公楼楼给排水CAD施工图纸

资料简介
赚取积分

附件设计说明：有
建筑类别：办公
建筑高度类型：高层建筑
建筑设计结构形式：其他结构
建筑设计面积：36000平方米
建筑地上层数：24层
建筑地下层数：2层
图纸设计深度：施工图
参考图纸：25张
设计年代：近代
地下室用途：车库,设备用房
生活供水设计：生活给水系统
生产供水设计：热水系统
排水设计：污水系统,废水系统,雨水系统
消防设计：室外消火栓系统,室内消火栓系统,喷淋系统
供水设备：高位水箱,水泵站,水池
供水方式：市政供水,分区供水,高位水箱供水
供水分区：两区
排水体制：雨污分流
排水技术：重力排水
消火栓用水量室外(L/S)：30
消火栓用水量室内(L/S)：40
项目所在地：上海

附件详情

资料目录
给排水施工说明
地下二层给排水消防平面图
半地下层给排水消防平面图
底层给排水消防平面图
二~三层给排水消防平面图
四层给排水消防平面图
设备层给排水消防平面图
五层给排水消防平面图

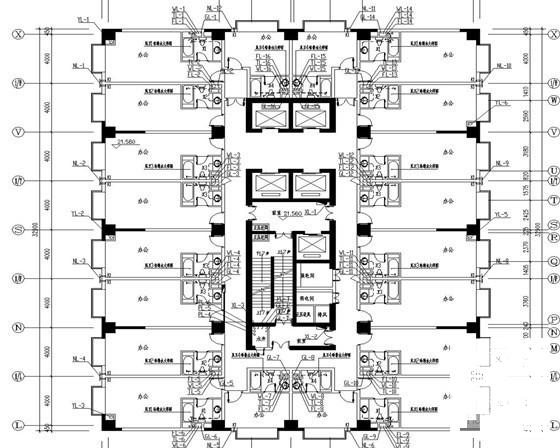

六~二十四层给排水消防平面图
顶层电梯机房给排水消防平面图
屋顶给排水消防平面图
地下二层喷淋平面图
半地下层喷淋平面图
底层喷淋平面图
二~三层喷淋平面图
四层喷淋平面图
五层喷淋平面图
六~二十四层喷淋平面图
卫生间给排水大样图
消火栓系统图
喷淋系统图
给水及燃气系统图
污废水排水系统图
冷凝水，雨水排水系统图
设备材料表

附件详情

项目概要：该项目为半地下二层,地上24层建筑物,屋面标高78.58米，建筑面积36000平米，该项目定位为公寓式办公楼，整栋大楼为框架剪力墙结构，可以根据客户需要任意打通，自由组合，整层面积为870平方米，适合各种企业入驻。
本项目给排水设计的范围包括给水系统,排水系统,喷淋系统,卫生间给排水大样图等统.
，图纸共25张。

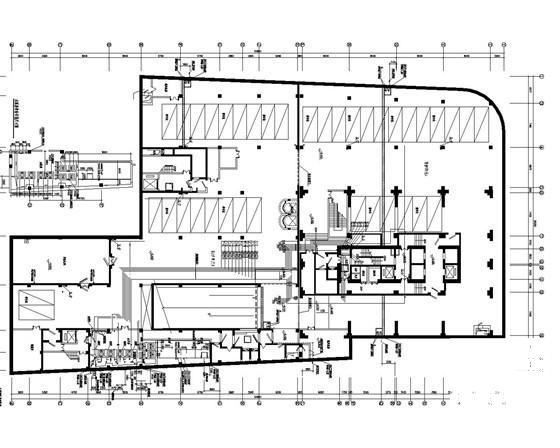

地下二层给排水消防平面图

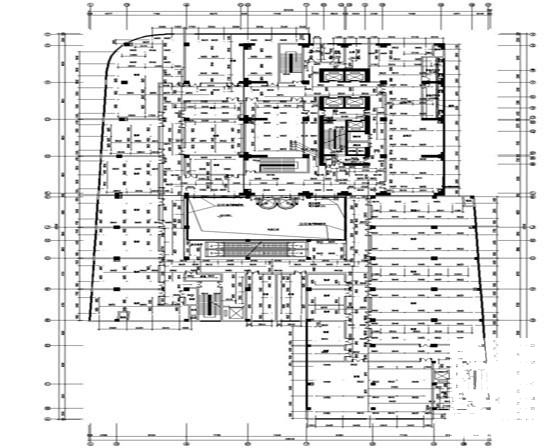

四层喷淋平面图

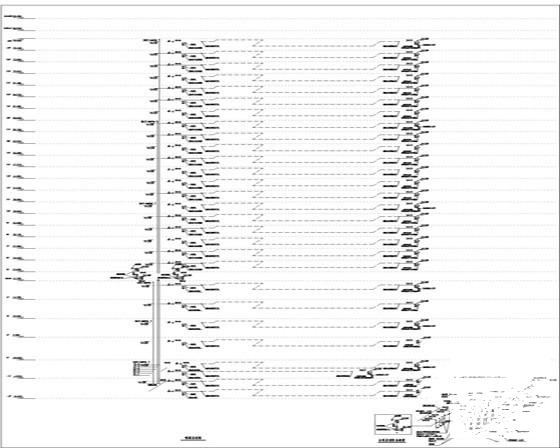

水泵房、消防系统图
