28层还迁安置楼给排水CAD施工图纸

  • 附件设计说明:有
  • 建筑类别:住宅
  • 建筑高度类型:高层建筑
  • 建筑设计结构形式:钢筋混凝土结构
  • 建筑地上层数:28层
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 参考图纸:96张
  • 设计年代:近代
  • 地下室用途:车库
  • 生活供水设计:生活给水系统
  • 生产供水设计:热水系统
  • 排水设计:污水系统, 废水系统, 雨水系统
  • 消防设计:室内消火栓系统, 喷淋系统, 灭火器配置系统
  • 供水设备:水泵站, 水池
  • 供水方式:市政供水, 分区供水, 无负压供水
  • 供水分区:三区
  • 排水体制:污废分流, 雨污分流
  • 排水技术:重力排水
  • 火灾危险等级:中危险级Ⅱ级
  • 消火栓用水量室外(L/S):30
  • 消火栓用水量室内(L/S):20
  • 特殊系统:太阳能热水系统
  • 大样节点:泵房, 卫生间
  • 项目所在地:湖北

附件详情

  • 设计总说明
  • 施工总说明
  • 系统原理图
  • 给排水及消防平面图
  • 自动喷淋平面图
  • 屋顶给排水平面图
  • 给排水及 消防系统 原理图
  • 机房屋顶给排水及消防平面图
  • 给水、雨水及冷凝水系统原理图
  • 消火栓及喷淋系统原理图
  • 污废水系统原理图

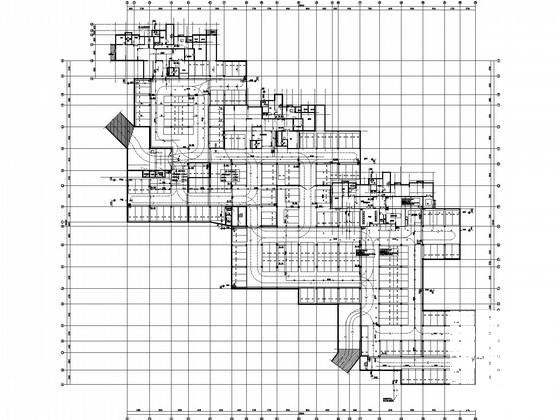

  • 地下室给排水及消防平面图
  • 地下室自动喷淋平面图
  • 水泵房放大平面图
  • 公共卫生间放大平面图
  • 架空层给排水及消防平面图
  • 消火栓、自动喷淋及压力废水系统原理展开图
  • 地下室给排水及消防平面图(平时)
  • 地下室自动喷淋平面图(平时)

附件详情

项目概况:该项目位于湖北,荆州市一处还迁安置楼,商铺均为2层,建筑高度9米,一层和二层均为商业网点。其余安置楼分别为27层,建筑高度78.3米,属一类高层居住建筑;建筑层数28层,建筑高度78.4米,属一类高层居住建筑。
设计范围:该资料为该建筑的给水系统、排水系统、室内消防给水系统、建筑灭火器配置的设计。室外给排水、场地雨水及室外消火栓系统另行设计。
,共96张图。

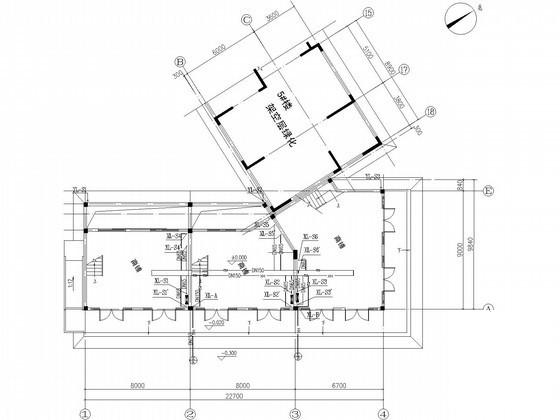

给排水平面图

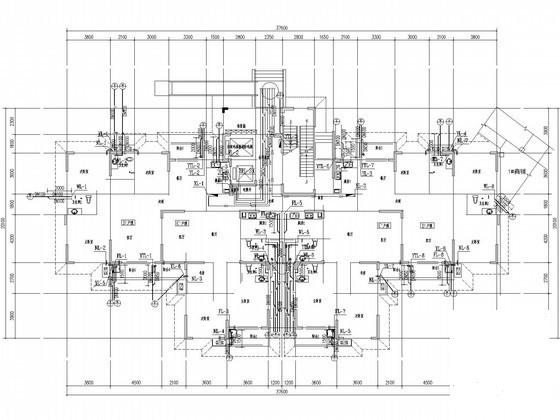

给排水及消防平面图

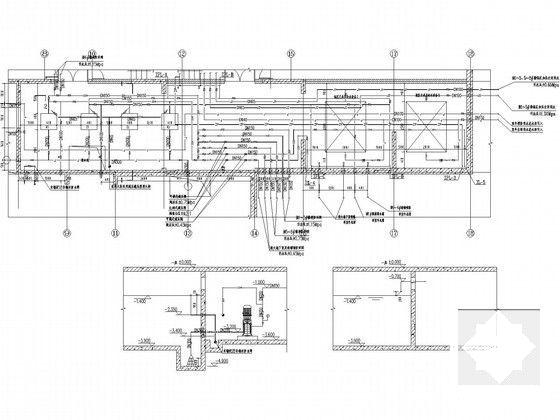

泵房大样图

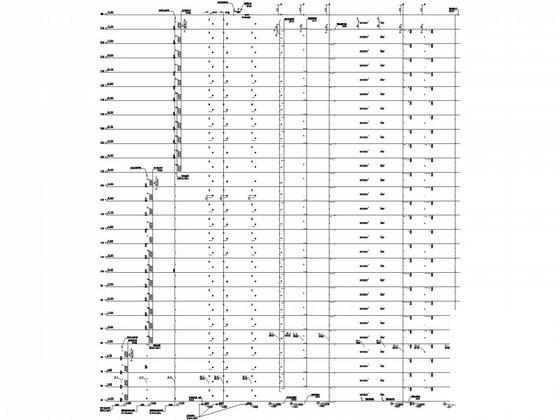

给排水及消防系统原理图

以下是附件的其中一部分截图,共5张,您也可以 搜索 更多您想要的资源
  • 28层还迁安置楼给排水CAD施工图纸 - 1
    第 1 张图
  • 28层还迁安置楼给排水CAD施工图纸 - 2
    第 2 张图
  • 28层还迁安置楼给排水CAD施工图纸 - 3
    第 3 张图
  • 28层还迁安置楼给排水CAD施工图纸 - 4
    第 4 张图
  • 28层还迁安置楼给排水CAD施工图纸 - 5
    第 5 张图
以上是部分截图,请下载附件后查看完整高清内容
