4.7万平11层建筑给排水CAD施工图纸（住宅楼商业办公太阳能热水）

资料简介
赚取积分

附件设计说明：有
建筑类别：住宅,办公,商业
建筑高度类型：高层建筑
建筑设计结构形式：其他结构
建筑设计面积：47134平方米
建筑地上层数：11层
建筑地下层数：2层
图纸设计深度：施工图
参考图纸：45张
设计年代：近代
地下室用途：车库,设备用房,其它
生活供水设计：生活给水系统
生产供水设计：热水系统
排水设计：污水系统,废水系统,雨水系统
消防设计：室外消火栓系统,室内消火栓系统,喷淋系统
供水设备：高位水箱,水泵站
供水方式：市政供水,分区供水,高位水箱供水
供水分区：三区
排水体制：污废分流,雨污分流
排水技术：重力排水
火灾危险等级：中危险级Ⅱ级
消火栓用水量室外(L/S)：20
消火栓用水量室内(L/S)：20
特殊系统：太阳能热水系统
大样节点：水箱,水泵,卫生间
热水供应方式：集中热水供应
项目所在地：安徽

附件详情

资料目录
给排水设计说明
1#楼地下一层给排水、消防平面图
2#楼地下一层给排水、消防平面图
7#楼地下一层给排水、消防平面图
1#、2#楼一层给排水、消防平面图
6#楼一层给排水、消防平面图
7#楼一层给排水、消防平面图
二层给排水、消防平面图
三~九层给排水、消防平面图
十层给排水、消防平面图
十一层给排水、消防平面图
机房层给排水、消防平面图
给水、消防管道系统图
排水管道系统图
排水管道系统图
消防泵房给排水详图
户型给排水详图
太阳能热水系统工程设计、施工说明
室内太阳能管道平面图
机房层太阳能管道平面图
屋顶层太阳能管道平面图
太阳能热水系统原理图

附件详情

项目概要：1.该项目位于安徽，占地面积73048.45平米，总建筑面积为205008.26平米。该资料为一期范围，建筑面积为47134.68平米。包括6栋11层的高层住宅、1栋10层高层综合楼（办公、商业），1栋配套物业、活动中心，地下车库（地下共2层）组成。建筑高度均不超过50米。
设计范围包括给排水、消防系统；室外给排水、消防系统；地下车库平、战时均由人防院设计。
：，共计45张图纸

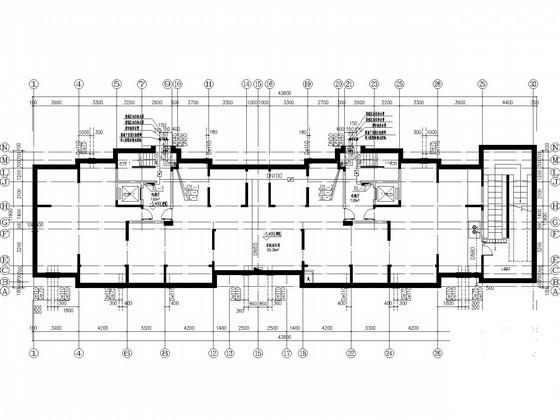

地下一层给排水、消防平面图

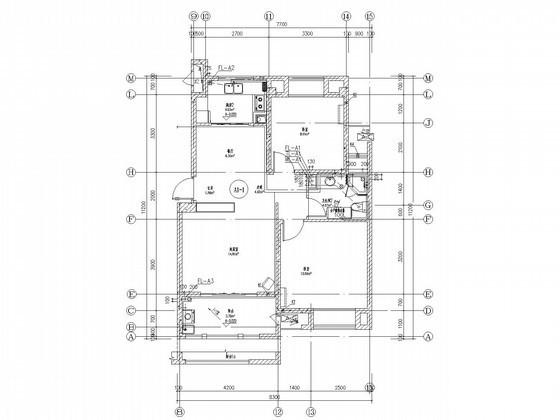

A1户型给排水详图

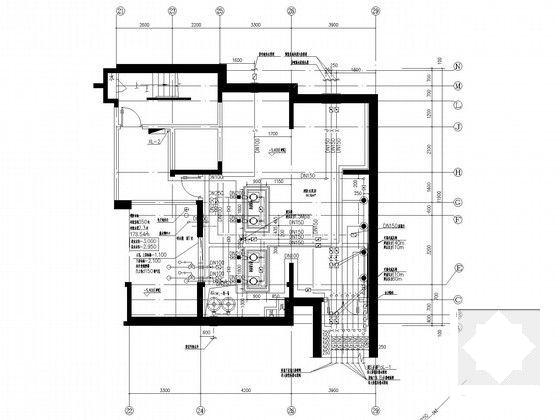

消防泵房给排水详图

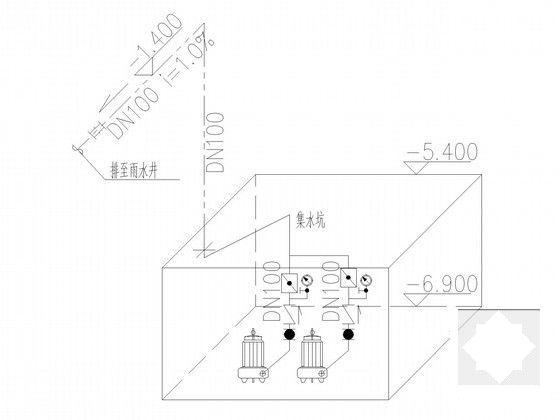

水泵房集水坑系统图

屋顶层太阳能管道平面图

消防泵房给排水系统图

排水管道系统图

消防系统原理图

太阳能热水系统原理图

以下是附件的其中一部分截图，共6张，您也可以搜索更多您想要的资源
