5层主区综合服务楼热水工程给排水CAD施工图纸(丰富湿式自动报警系统)

  • 附件设计说明:有
  • 建筑类别:住宅,办公,商业,宾馆,餐饮
  • 建筑高度类型:高层建筑
  • 建筑设计结构形式:钢筋混凝土结构
  • 建筑设计面积:8637.99平方米
  • 建筑地上层数:5层
  • 图纸设计深度:施工图
  • 参考图纸:29张
  • 设计年代:近代
  • 地下室用途:人防,设备用房
  • 生活供水设计:生活给水系统
  • 生产供水设计:热水系统
  • 排水设计:污水系统,废水系统,雨水系统
  • 消防设计:室内消火栓系统,喷淋系统,湿式灭火系统,灭火器配置系统
  • 供水设备:高位水箱,水泵站,水池
  • 供水方式:市政供水,高位水箱供水
  • 供水分区:无
  • 排水体制:污废合流,雨污分流
  • 排水技术:重力排水
  • 雨水重现期:5年
  • 火灾危险等级:中危险级Ⅰ级
  • 消火栓用水量室外(L/S):25
  • 消火栓用水量室内(L/S):20
  • 大样节点:水箱,卫生间,阀门管件
  • 热水供应方式:开式热水供应
  • 项目所在地:陕西

附件详情

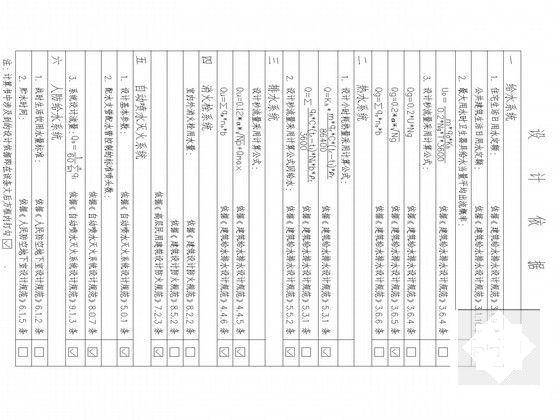

  • 给排水设计说明及图例
  • 主区综合服务楼一层给水及消防平面图
  • 主区综合服务楼一层排水管道平面图
  • 主区综合服务楼二层排水平面图
  • 主区综合服务楼三层排水及消防管道平面图
  • 主区综合服务楼三层给水管道平面图
  • 主区综合服务楼四层给水管道平面图
  • 主区综合服务楼四层排水管道平面图
  • 主区综合服务楼五层给水管道平面图
  • 主区综合服务楼五层污水及消防管道平面图
  • 主区综合服务楼屋面给排水管道平面图

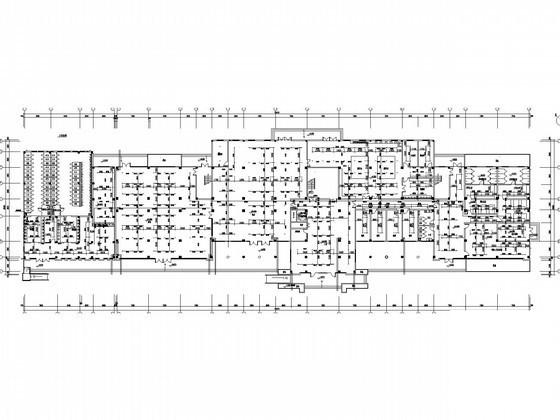

  • 主区综合服务楼一层自喷管道平面图
  • 主区综合服务楼二层自喷管道平面图
  • 主区综合服务楼三层自喷管道平面图
  • 主区综合服务楼四层自喷管道平面图
  • 主区综合服务楼五层自喷管道平面图
  • 给水管道系统图
  • 热水管道系统图
  • 消火栓管道系统图
  • 自喷管道系统图
  • 污水管道系统图
  • 雨水管道系统图
  • 消防水箱展开图
  • 卫生间留洞图
  • 湿式报警阀前自喷管道

附件详情

该项目位于陕西,为主区综合楼。总建筑面积8637.99平方米,一层为餐厅、厨房、超市、服务区公共卫生间、司机休息室、自助淋浴室及开水间。二至四层为服务区宾馆;五层为办公、宿舍。总建筑高度20.100米,属多层公共建筑。
,共29张图。
计算书包含在CAD图中。

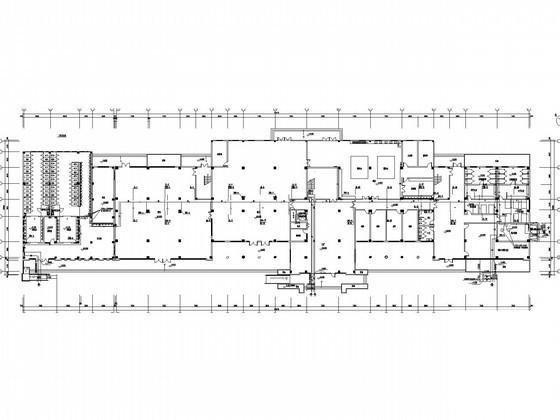

主区综合服务楼一层排水平面图

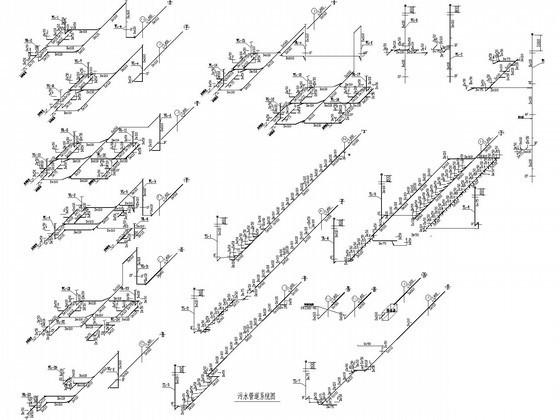

污水管道系统图

计算书1

计算书2

计算书

公共卫生间留洞图
