8层星级酒店给排水CAD图纸(湿式自动喷淋)

  • 附件设计说明:有
  • 建筑类别:宾馆,酒店,餐饮
  • 建筑高度类型:高层建筑
  • 建筑设计结构形式:钢筋混凝土结构
  • 建筑地上层数:8层
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 参考图纸:34张
  • 设计年代:近代
  • 地下室用途:车库,设备用房
  • 生活供水设计:生活给水系统
  • 生产供水设计:热水系统,循环冷却水系统
  • 排水设计:污水系统,废水系统,雨水系统
  • 消防设计:室内消火栓系统,喷淋系统,湿式灭火系统,灭火器配置系统
  • 供水设备:高位水箱,水泵站,气压水罐,水池
  • 供水方式:市政供水,变频供水,分区供水,高位水箱供水
  • 供水分区:两区
  • 排水体制:污废合流,雨污分流
  • 排水技术:重力排水
  • 火灾危险等级:中危险级Ⅰ级
  • 消火栓用水量室外(L/S):30
  • 消火栓用水量室内(L/S):20
  • 大样节点:水箱,水泵,泵房,卫生间
  • 热水供应方式:集中热水供应
  • 项目所在地:北京

附件详情

  • 设计说明
  • 设备材料表
  • 热水系统图
  • 排水系统图
  • 喷洒系统图
  • 给水系统图
  • 消火栓系统图
  • 设备一览表
  • 地下层消防平面图
  • 地下室给排水平面图
  • 首层消防平面图
  • 标准层消防平面图
  • 首层喷洒平面图
  • 标准层二层喷洒平面图
  • 给排水平面图
  • 水泵房剖面图
  • 水泵房 平面布置图
  • 水箱间平面布置图
  • 卫生间详图
  • 水箱接管透视图

附件详情

该项目位于北京,地下一层,地上八层,为星级酒店建筑,包括住宿区、洗浴区、餐饮区等。该楼属于二类高层建筑。设有室内生活给水系统、排水系统、消火栓给水系统及自动喷水灭火系统。该楼生活给水分两部分供给。洗浴区和餐饮区为室外水塔直接供给,住宿区为水泵、高位水箱联合供水。管道布置为下行上给方式。热水由专用设备提供,被加热水温度为60度,系统为开式半循环上行下给方式(热水膨胀排气管上禁止加阀门)。排水系统采用一般重力单立管伸顶透气排水系统。
,共34张图。

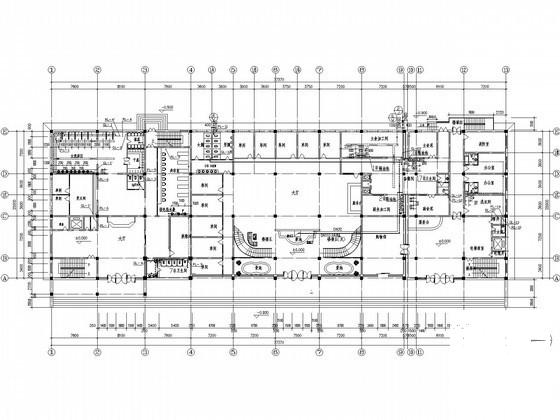

首层消防平面图

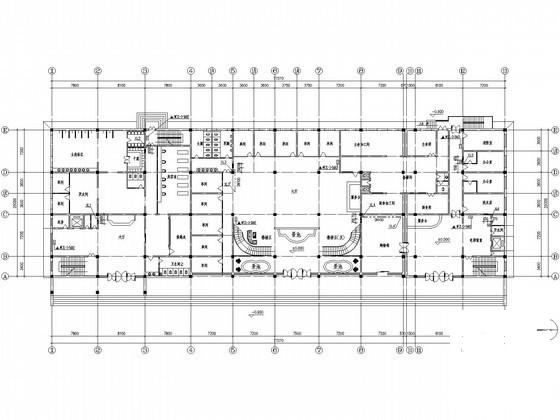

二层喷洒平面图

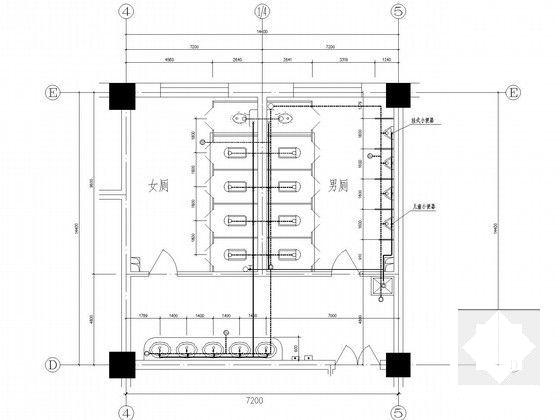

8#卫生间

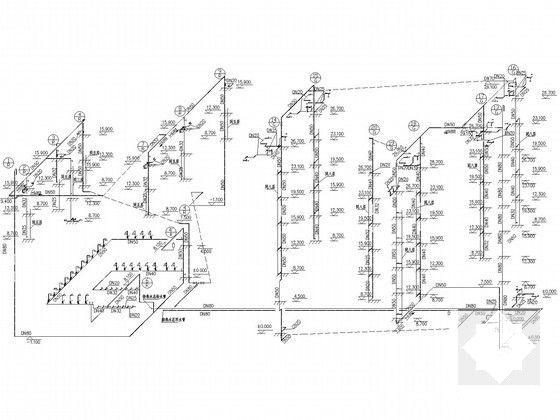

热水系统图
