12层医院病房楼给排水CAD施工图纸(直饮水系统室内供氧吸引系统)

  • 附件设计说明:有
  • 建筑类别:医疗
  • 建筑高度类型:高层建筑
  • 建筑设计面积:51507.50平方米
  • 建筑地上层数:12层
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 参考图纸:27张
  • 设计年代:近代
  • 地下室用途:设备用房,其它
  • 生活供水设计:生活给水系统
  • 生产供水设计:热水系统
  • 排水设计:污水系统,废水系统,雨水系统,消防排水
  • 消防设计:室外消火栓系统,室内消火栓系统,喷淋系统,灭火器配置系统
  • 供水设备:高位水箱,水泵站,稳压泵
  • 供水方式:市政供水,变频供水,分区供水,高位水箱供水,无负压供水
  • 供水分区:两区
  • 排水体制:污废合流,雨污分流
  • 排水技术:重力排水
  • 雨水重现期:10年
  • 火灾危险等级:中危险级Ⅰ级,严重危险级Ⅰ级
  • 消火栓用水量室外(L/S):20
  • 消火栓用水量室内(L/S):30
  • 特殊系统:太阳能热水系统,直饮水
  • 大样节点:水箱,水泵,泵房,卫生间
  • 热水供应方式:集中热水供应,局部热水供应
  • 项目所在地:河北

附件详情

  • 给排水消防设计施工说明
  • 建筑给排水设计图例
  • 主要设备材料表
  • 给水系统原理图
  • 排水系统原理图
  • 雨水系统原理图
  • 消火栓系统原理图
  • 自动喷淋原理图
  • 直饮水系统原理图
  • 医疗气体原理图
  • 给水排水平面图
  • 屋顶层给水排水平面图
  • 屋顶构架层给水排水平面图
  • 水泵房大样图
  • 水箱间大样图
  • 卫生间大样图
  • 管道井 平面布置图

附件详情

该项目位于河北,地上12层,地下1层,建筑高度50.55米,总建筑面积51507.50m2 ,为一类高层民用建筑。本建筑主要功能:地下一层为营养厨房和餐厅、北区分配电室、水泵房、给水机房、污物处理用房、洗衣房、太平间、库房;一层为出入院大厅、出入院办理、病案科、超市、高压氧舱、病房药房、配液中心、消防控制室等。;二层为病房、产房、新生儿监护;三层为妇产科病房、重症监护室;四层为妇产科病房、血液透析;五层为泌尿科病房、康复科病房、NICU;六至十二层为病房。
设计范围:该资料为建筑单体以内的给水排水、消防等管道系统的设计。设计内容主要包括:给水系统、直饮水系统、太阳能热水系统、消火栓系统、自动喷水灭火系统、污水系统、雨水系统、灭火器配置、室内供氧吸引系统。
,共27张。

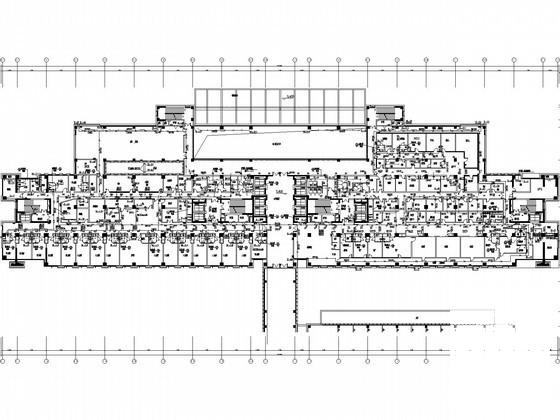

二层给水排水平面图

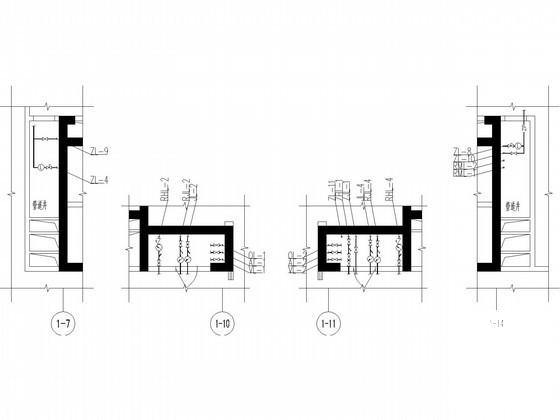

管道井平面布置图

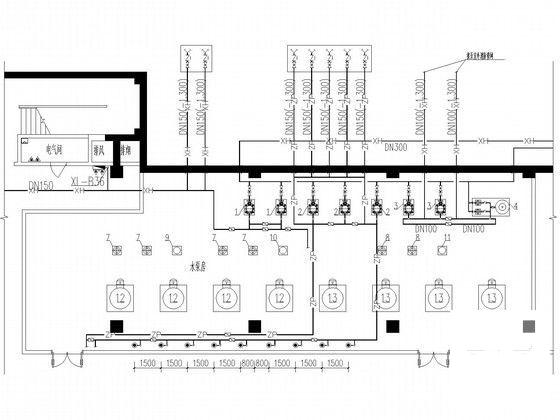

水泵房大样图

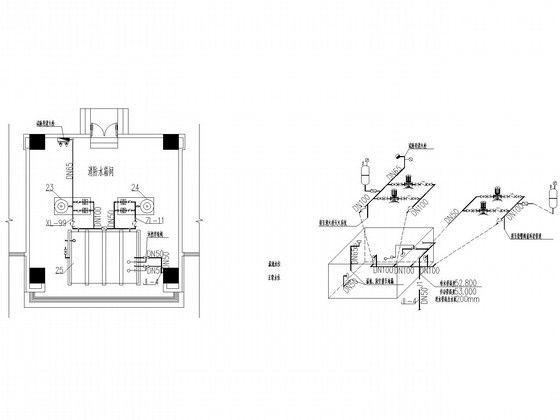

水箱间大样图

卫生间大样图

消火栓系统原理图

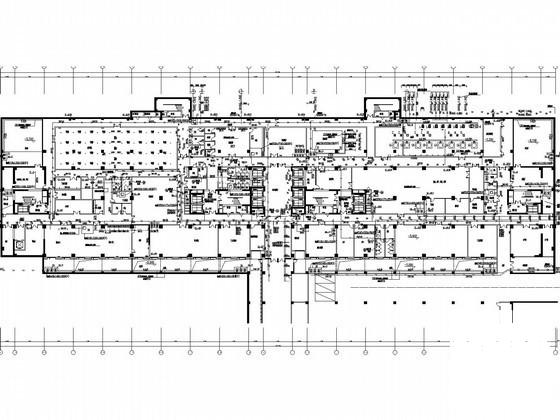

一层给水排水平面图

排水系统原理图

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源
  • 12层医院病房楼给排水CAD施工图纸(直饮水系统室内供氧吸引系统) - 1
    第 1 张图
  • 12层医院病房楼给排水CAD施工图纸(直饮水系统室内供氧吸引系统) - 2
    第 2 张图
  • 12层医院病房楼给排水CAD施工图纸(直饮水系统室内供氧吸引系统) - 3
    第 3 张图
  • 12层医院病房楼给排水CAD施工图纸(直饮水系统室内供氧吸引系统) - 4
    第 4 张图
  • 12层医院病房楼给排水CAD施工图纸(直饮水系统室内供氧吸引系统) - 5
    第 5 张图
  • 12层医院病房楼给排水CAD施工图纸(直饮水系统室内供氧吸引系统) - 6
    第 6 张图
以上是部分截图,请下载附件后查看完整高清内容
