5层大型图书馆电气CAD施工图纸
- 建筑类别：文化,其他
- 建筑高度类型：单层建筑
- 建筑设计结构形式：钢筋混凝土结构
- 建筑设计面积：32000平方米
- 建筑地上层数：5层
- 建筑地下层数：1层
- 图纸设计深度：施工图
- 参考图纸：18张
- 地下室用途：车库,其它
- 负荷等级：三级
- 项目所在地：江苏
- 强电设计：供配电系统,配变电所,低压配电,电气照明,其它
- 弱电设计： 火灾自动报警系统
附件详情
- 1、电气设计说明
- 2、高压配电系统图
- 3、低压配电系统图
- 4、低压垂直配电干线图
- 5、综合布线系统图
- 6、闭路电视监控系统图
- 7、有线电视系统图
- 8、火灾自动报警系统图
- 9、 弱电平面图
- 10、变电所设备布置平面图
- 11、变电所电缆沟布置平面图
- 12、 照明平面图
- 13、火灾报警平面图
附件详情
该附件为大型图书馆电气施工图纸，共18张。
项目概要：工程规模：建筑面积约32000M2，主体框架七层，局部地下一层。
设计范围：高压配电系统设计，低压垂直配电干线设计，综合布线系统设计，闭路电视监控系统设计，火灾自动报警系统设计等。
......
总共18张。
二层火灾报警平面图

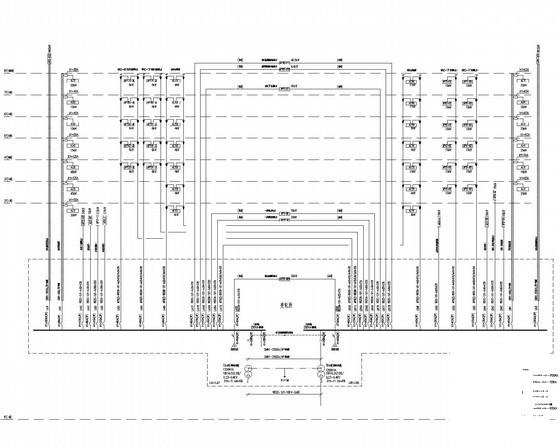

低压垂直配电干线图
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-
第 1 张图 -
第 2 张图 -
第 3 张图 -
第 4 张图
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2022-10-29
- 评论次数：0
- 浏览次数：0
- 文件大小：1.67 MB
- 收藏次数：0
-
文件名称：
附件-995856875889597056878.rar
