跨度22米钢结构厂房结构设计施工大样图(6度抗震)

  • 建筑类别:工业建筑
  • 厂房建筑高度类型:单层厂房
  • 建筑地上层数:1层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:砌体结构,钢筋混凝土结构,钢结构
  • 钢筋混凝土结构:其他结构
  • 钢结构:门式刚架
  • 基础形式 :独立基础
  • 结构安全等级:二级
  • 地基基础设计等级:丙级
  • 结构最大跨度:22.5m
  • 抗震设防烈度:6度抗震
  • 风压:0.37kN/平方米
  • 参考图纸:12张
  • 设计年代:近代

附件详情

该资料包含:钢 结构设计说明 ,基础平面图,基础说明,基础梁钢筋图,砼 结构设计说明 ,柱脚锚栓布置图,屋架及支撑布置图,屋面檩条布置图,柱间支撑布置图,墙架布置图,墙架大样图,GWJ-1大样图,抗风柱大样,细部钢结构大样
共12张图纸。

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

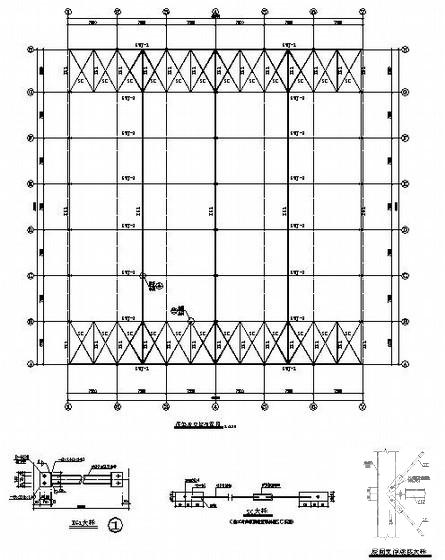

  • 厂房钢结构大样图 - 1
    厂房钢结构大样图 - 1

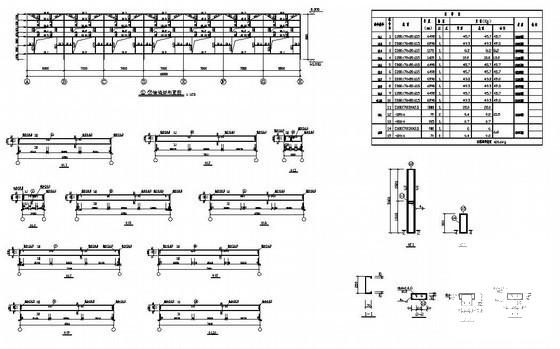

  • 厂房钢结构大样图 - 2
    厂房钢结构大样图 - 2

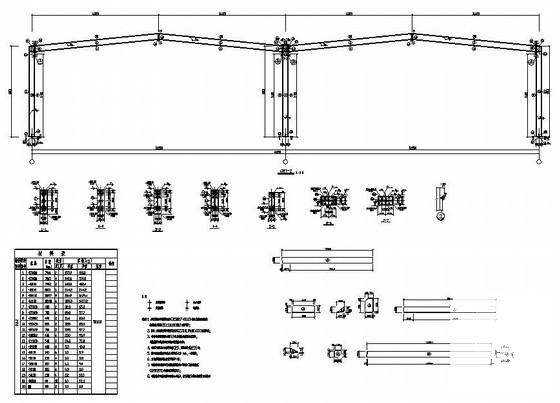

  • 厂房钢结构大样图 - 3
    厂房钢结构大样图 - 3

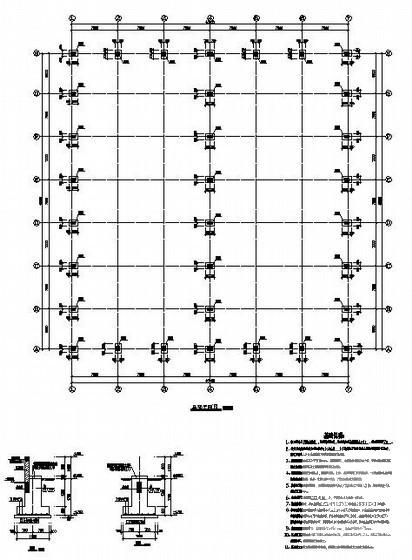

  • 厂房钢结构大样图 - 4
    厂房钢结构大样图 - 4
以上是部分截图,请下载附件后查看完整高清内容
