20万平多层及高层住宅楼电气一次及安装CAD图纸

资料简介
赚取积分

建筑类别：住宅
建筑高度类型：多层建筑,高层建筑
建筑设计结构形式：钢筋混凝土结构
建筑设计面积：196946.55平方米
图纸设计深度：施工图
参考图纸：52张
设计年代：近代
地下室用途：人防
节点大样：人防
防雷等级：第三类
接地方式：TN-S

附件详情

电气设计说明
10kV高压系统图
新建居民生活中心配10kV电气主接线图
新建居民生活中心配0.4kV电气主接线图（一）
新建居民生活中心配0.4kV电气主接线图（二）
新建居民生活区域配10kV电气主接线图（一）
新建居民生活区域配10kV电气主接线图（二）
新建居民生活区域配0.4kV电气主接线图（一）
新建居民生活区域配0.4kV电气主接线图（二）
新建商业专用配10kV电气主接线图
新建商业专用配0.4kV电气主接线图
新建居民生活中心配及新建商业专用配平面布置图
新建居民生活中心配及新建商业专用配电缆桥架走径及剖面图
新建居民生活中心配及新建商业专用配设备基础及接地图
新建居民生活中心配及新建商业专用配照明布置图
新建商业区域配10/0.4kV电气主接线图
新建居民生活区域配及新建商业区域配平面布置图
新建居民生活区域配及新建商业区域配电缆桥架走径及剖面图
新建居民生活区域配及新建商业区域配设备基础及接地图
新建居民生活区域配及新建商业区域配照明布置图
新建公用设施专用配10kV电气主接线图（一）
新建公用设施专用配10kV电气主接线图（二）
新建公用设施专用配0.4kV电气主接线图（一）
新建公用设施专用配0.4kV电气主接线图（二）
新建公用设施专用配平面布置图
新建公用设施专用配电缆桥架走径及剖面图
新建公用设施专用配设备基础及接地图
新建公用设施专用配照明布置图
1#楼A座（1~3单元）、2#楼（1~3单元）竖向供电图
3#楼（1~2单元）、5#楼1单元、6#楼竖向供电图
5#楼2单元、8#楼竖向供电图
7#楼（1~4单元）竖向供电图
9A#楼（1~2单元）竖向供电图
9B#楼、10#楼（1~2单元）竖向供电图
11#楼（1~2单元）竖向供电图
单元计量表箱布置图
北区10kV电缆桥架走径示意图
南区10kV电缆桥架走径示意图
北区0.4kV居民桥架走径示意图
南区0.4kV居民桥架走径示意图
10kV、0.4kV电缆参数表
主要设备材料清单

附件详情

新建11栋多层、高层住宅楼、沿街商业等，总建筑面积196946.55平方米，其中住宅建筑面积134981.97平方米，共1390户，商业建筑面积16763.46平方米，地下建筑面积39555.10平方米。正式用电变压器安装容量为8850KVA，要求双电源供电（居民生活要求单电源供电）。
，图纸共52张。

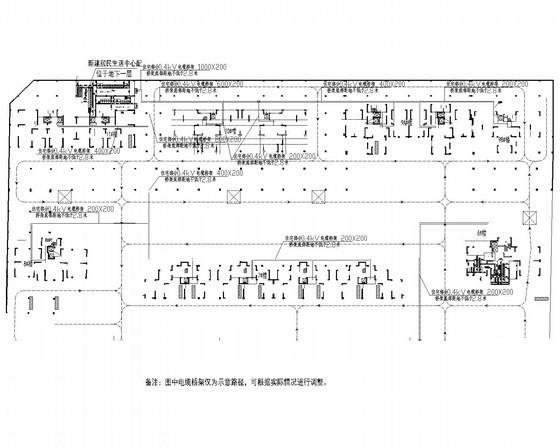

北区0.4kV居民桥架走径示意图

单元计量表箱布置图

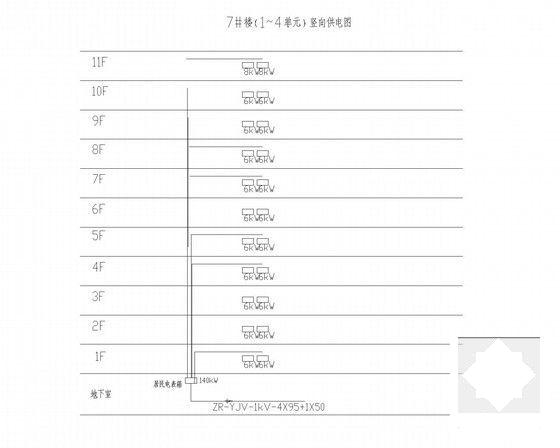

7#楼（1~4单元）竖向供电图

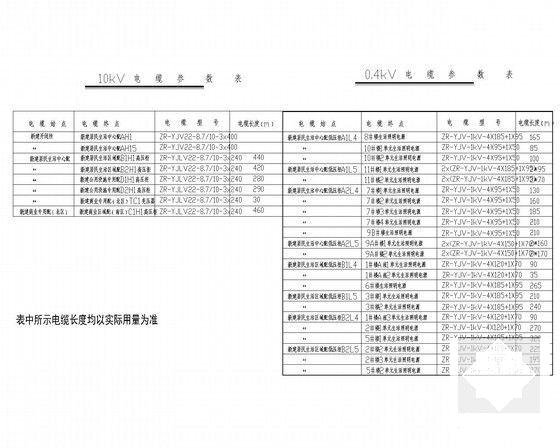

10kV、0.4kV电缆参数表

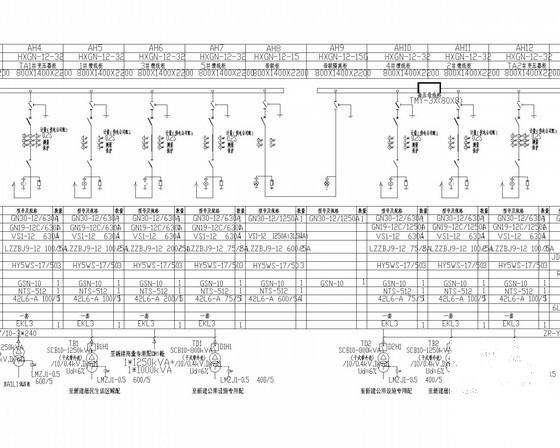

10kV高压系统图

新建居民生活区域配0.4kV电气主接线图

新建居民生活区域配及新建商业区域配平面布置图

以下是附件的其中一部分截图，共7张，您也可以搜索更多您想要的资源
