8层3000平餐厅及倒班宿舍电气施工图纸

  • 建筑类别:住宅,餐饮
  • 建筑高度类型:多层建筑
  • 建筑设计结构形式:其他结构
  • 建筑地上层数:4层
  • 建筑地下层数:3566.08层
  • 图纸设计深度:施工图
  • 图纸设计格式:CAD2000
  • 设计年代:近代
  • 负荷等级:二级,三级
  • 有线广播:火灾应急
  • 接地方式:TN-S
  • 项目所在地:湖南
  • 强电设计:供配电系统,应急电源,电气照明,接地安全,其它
  • 弱电设计:火灾自动报警系统,视频监控系统,通信系统,有线电视和卫星接收系统,广播系统,信息网络系统,其它

概况:
本建筑为湖南某孵化基地-餐厅及倒班宿舍,为多层民用建筑,主体为地上四层,现浇钢筋混凝土框架结构,现浇钢筋混凝土屋面;该建筑耐火等级为二级,抗震设防烈度为6度,建筑设计使用年限为50年;建筑占地面积:1032.12m ;总建筑设计面积:3566.08m 。

设计范围:
照明、插座;动力配电及配线、配管及桥架;等电位联结等;
火灾自动报警及联动控制系统;应急广播系统;防火门监控系统;
网络系统;安防(含一卡通)系统;可燃气体报警系统。

部分图纸摘录:

应急照明平面图
电力、桥架平面图
弱电平面图
集中控制型消防应急照明和疏散指示系统架构图

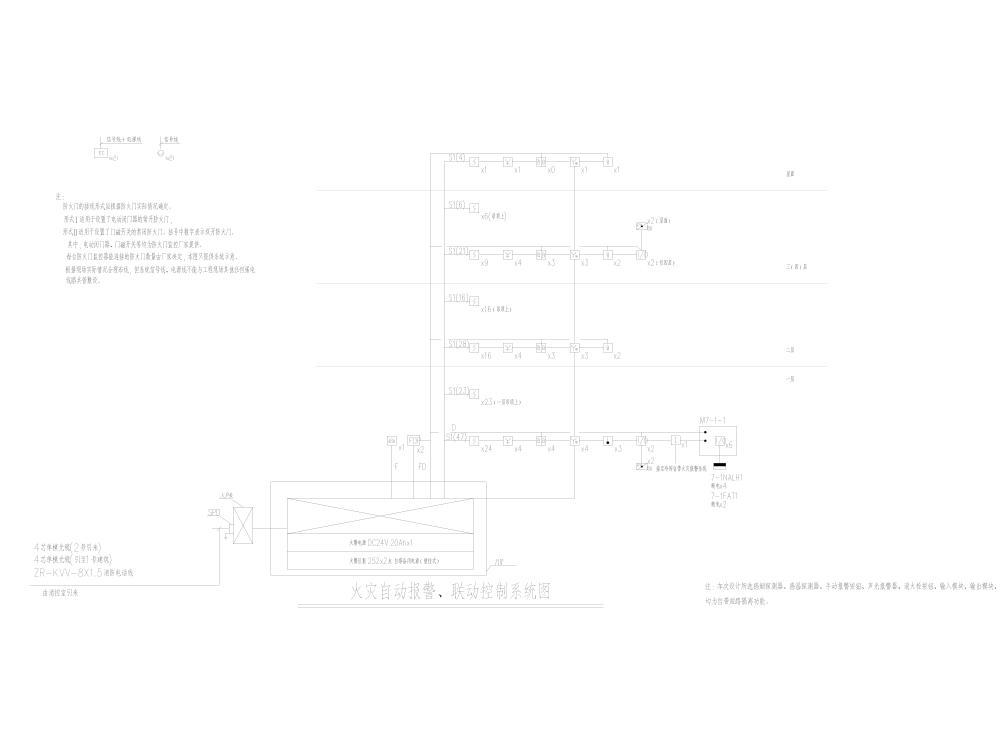

火灾自动报警及消防联动控制系统图
可燃气体探测系统图
电视系统图
应急广播系统图
残卫报警系统图




以下是附件的其中一部分截图,共9张,您也可以 搜索 更多您想要的资源

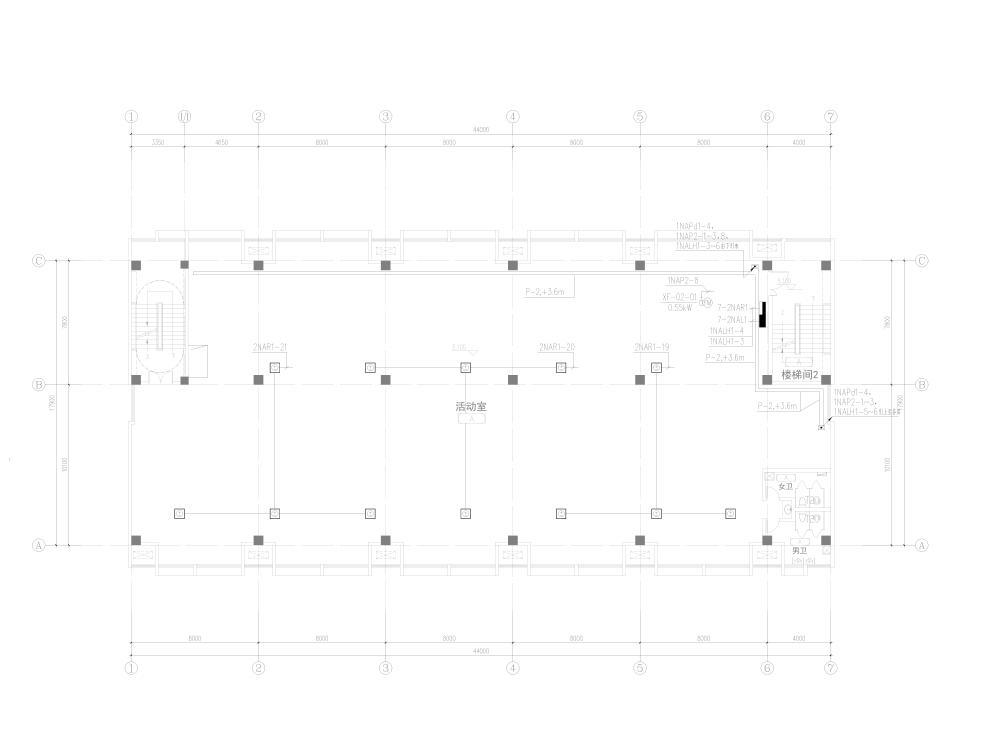

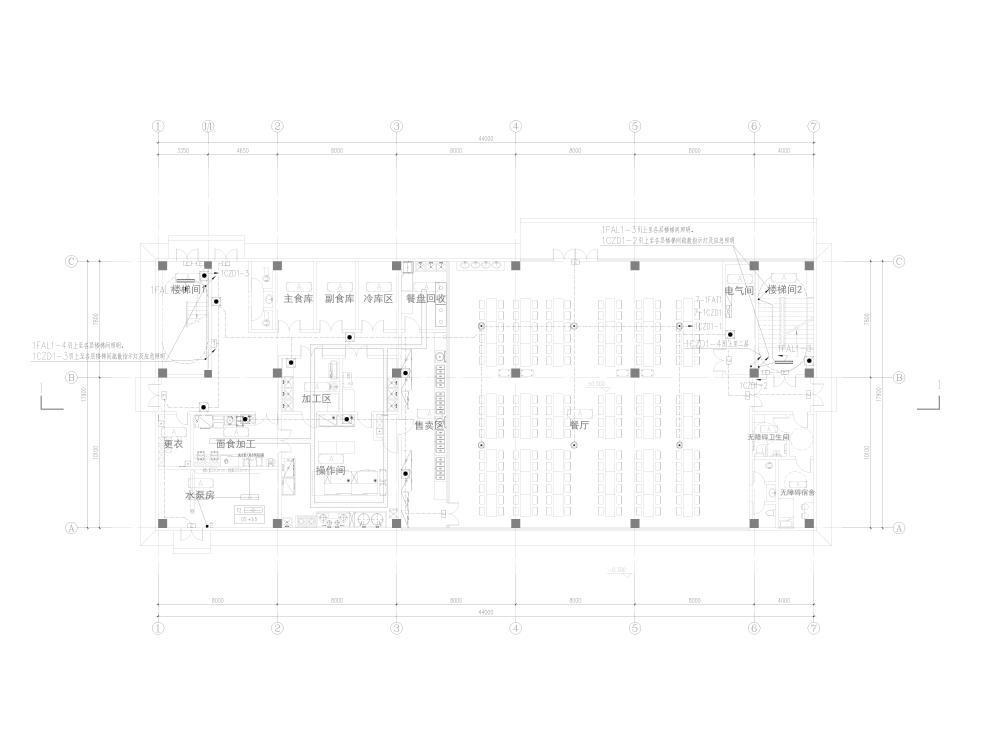

  • 餐厅电气施工图纸 - 1
    餐厅电气施工图纸 - 1
  • 餐厅电气施工图纸 - 2
    餐厅电气施工图纸 - 2
  • 餐厅电气施工图纸 - 3
    餐厅电气施工图纸 - 3
  • 餐厅电气施工图纸 - 4
    餐厅电气施工图纸 - 4
  • 餐厅电气施工图纸 - 5
    餐厅电气施工图纸 - 5
  • 餐厅电气施工图纸 - 6
    餐厅电气施工图纸 - 6
  • 餐厅电气施工图纸 - 7
    餐厅电气施工图纸 - 7
  • 餐厅电气施工图纸 - 8
    餐厅电气施工图纸 - 8
  • 餐厅电气施工图纸 - 9
    餐厅电气施工图纸 - 9
以上是部分截图,请下载附件后查看完整高清内容
