2层3000平办公楼暖通设计
-
设计说明：有
-
建筑类别：办公
-
建筑面积：2818平方米
-
地上层数：2层
-
设计内容：采暖,防排烟
-
水系统：定流量,异程式
一、该资料为...........有限公司
........................暖通系统设计. 总建筑面积:2818.62m.
二、供热系统
供热系统采用连续采暖，热媒供回水温度为95~70摄氏度.
系统耗热量为65.57KW,阻力损失30KPa.
热水采暖管道管材采用焊接钢管,管径小于或等于32毫米采用螺纹连接
图片展示
一层采暖平面图
一层排烟平面图
采暖系统图

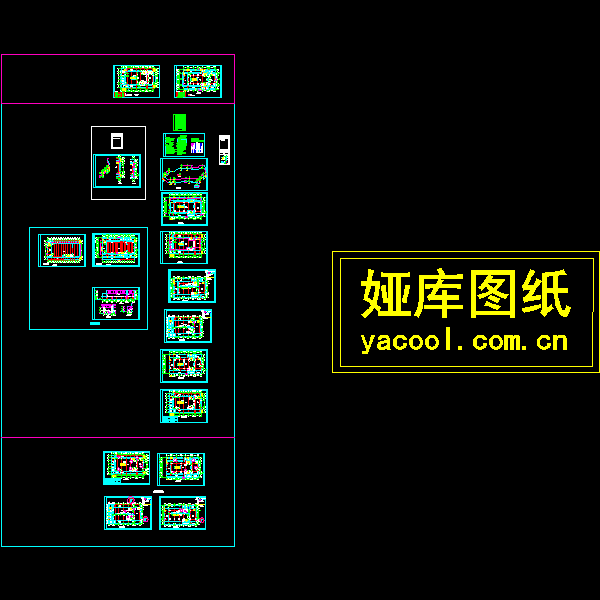

以下是附件的其中一部分截图，共1张，您也可以 搜索 更多您想要的资源
-
第 1 张图
以上是部分截图，请下载附件后查看完整高清内容
