12层办公楼暖通设计CAD施工图纸

附件详情

该项目位于xx县。建筑地上十二层，总建筑高度48.5米，建筑面积约21347平方米.
设计内容：冬夏季舒适性中央空调系统，通风及防排烟系统。
根据甲方要求，本建筑采用可变冷媒流量空调系统。每层为独立系统，室内机置于室内吊顶，室外机置于主楼屋面及裙楼屋面，系统划分详见冷媒管路系统流程图。该项目机组采用新型环保制冷剂 R410a，机组采用风冷热泵型。

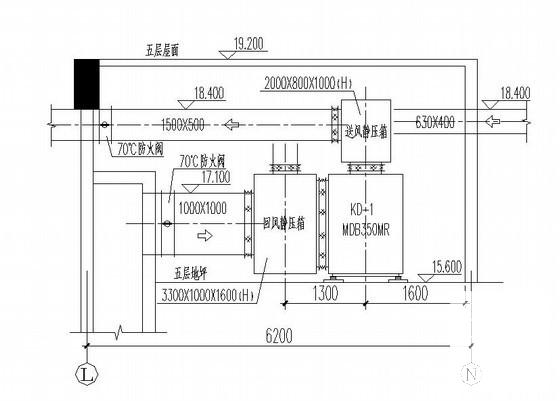

该项目各房间内空调室内机采用四面出风式；裙楼四层多功能厅采用风冷热泵型高静压式空调机。
防排烟 消防系统 :该项目采用自然排烟。
