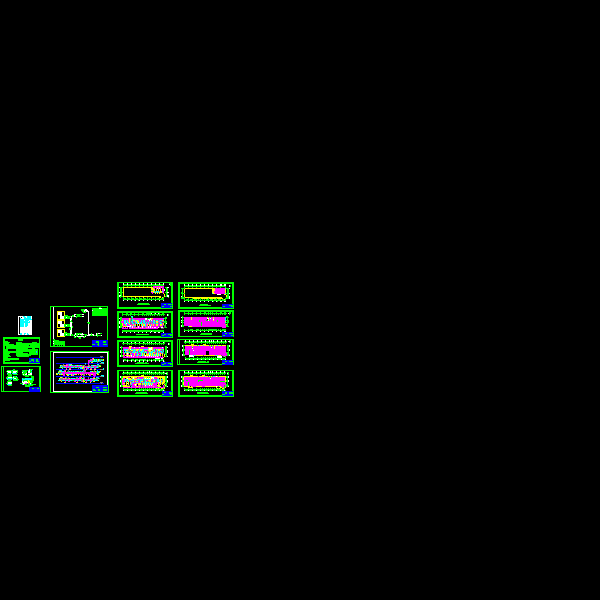

公司3层综合办公楼暖通设计CAD施工图纸(空气源热泵热水)

设计内容
1.室外参数：

冬季室外采暖设计温度：-11℃，夏季空调室外计算干球温度：28.4℃。

冬季室外平均风速：5.8M/S，夏季空调室外计算湿球温度：25℃。

最大冻土深度：93CM。

2.冬季室内设计温度：20℃。

3.夏季室内设计温度：27℃。

4.该项目供暖设备采用空气源热泵热水机组，型号为FRS-120D，数量3台，总制热量为387KW，机组制热总功率为121.8KW。该机组同时用于夏季制冷总制冷量为360KW，机组制冷总功率为114.3KW。该项目供暖方式为地板水盘管辐射供暖，水盘管间距为170~180mm。

一层空调水系统平面布置图

一层地热水盘管平面布置图

制冷机房系统图

水系统图

分集水器明装示意图

二层风盘安装示意图
