55米跨门式刚架结构新建明胶厂房竣工图纸(水泥土搅拌桩)

  • 建筑类别:工业建筑
  • 建筑高度类型:单层建筑
  • 厂房建筑高度类型:单层厂房
  • 建筑地上层数:1层
  • 图纸设计深度:竣工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢结构
  • 钢结构:门式刚架
  • 基础形式 :桩基础
  • 结构安全等级:二级
  • 地基基础设计等级:丙级
  • 抗震设防烈度:6度抗震
  • 风压:0.60kN/平方米
  • 雪压:0.35kN/平方米
  • 参考图纸:31张
  • 设计年代:近代

附件详情

该项目是温州新建明胶厂房项目,建筑长x宽x高:108x55.6x16.1m,地上1层(局部三层),本建筑桩基采用钻孔灌注桩,基础设计等级为丙级,6度设防,地基处理采用水泥土搅拌桩法。
该资料包含:全厂结构设计总说明,桩位平面布置图,基础平面布置图,水泥搅拌桩布置图,基础详图,净化水池详图,地脚螺栓 平面布置图 ,桁架结构图与平台 节点详图 ,刚架详图,柱间支撑布置图,屋面次结构布置图,锅炉房结构布置图,锅炉房墙面檩条布置图,锅炉房刚架详图,楼梯图,其他详图等共计31张图。
分享投稿时间:近几年4月。

以下是附件的其中一部分截图,共1张,您也可以 搜索 更多您想要的资源

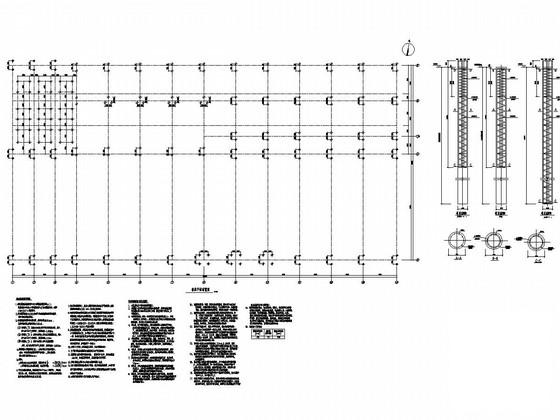

  • 55米跨门式刚架结构新建明胶厂房竣工图纸(水泥土搅拌桩) - 1
    第 1 张图
以上是部分截图,请下载附件后查看完整高清内容
