小学两层教学综合楼电气CAD施工图纸
- 建筑类别：教育
- 建筑高度类型：多层建筑
- 建筑设计面积：4077.51平方米
- 建筑地上层数：2层
- 图纸设计深度：施工图
- 参考图纸：7张
- 设计年代：近代
- 负荷等级：三级
- 防雷等级：第三类
- 火灾保护分级：二级
- 接地方式：TN-S
- 强电设计：低压配电,电气照明,建筑物防雷,接地安全
- 弱电设计：通信系统,有线电视和卫星接收系统,信息网络系统
附件详情
- 一、电气设计说明
- 二、 配电箱系统 图
- 三、弱电系统图
- 四、配电平面图
- 五、 弱电平面图
- 六、 防雷接地 平面图
附件详情
本稿件是某小学两层教学综合楼电气施工图纸，建筑高度为9.4米，总建筑面积为4077.51平方米，结构类型为框架结构，楼板现浇，该项目耐火等级均为二级。电气设计包含配电系统、照明设计、插座动力系统、有线电视、电话网络系统、电铃系统、广播系统、防雷接地等。
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-

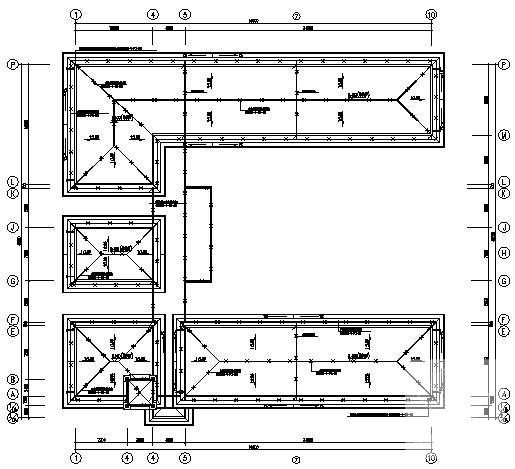

第 1 张图 -

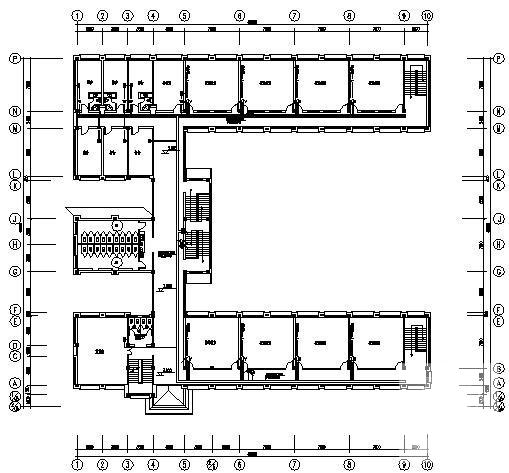

第 2 张图 -

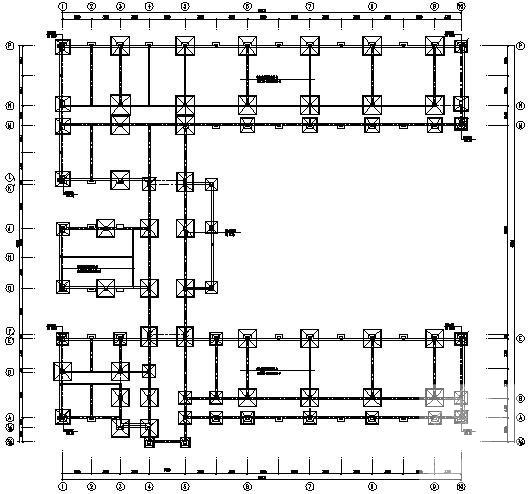

第 3 张图 -

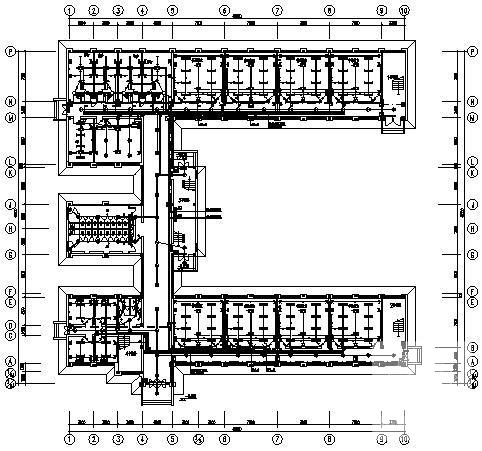

第 4 张图
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2022-11-10
- 评论次数：0
- 浏览次数：0
- 文件大小：0.65 MB
- 收藏次数：0
-
文件名称：
附件-995856667787689898508.rar
