5层中学教学综合楼和宿舍楼给排水CAD施工图纸

资料简介
赚取积分

附件设计说明：有
建筑类别：教育
建筑高度类型：多层建筑
建筑设计结构形式：钢筋混凝土结构
建筑设计面积：7412平方米
建筑地上层数：5层
图纸设计深度：施工图
参考图纸：18张
设计年代：近代
生活供水设计：生活给水系统
排水设计：污水系统
消防设计：室外消火栓系统,室内消火栓系统
供水设备：高位水箱
供水方式：市政供水
供水分区：无
排水体制：雨污分流
排水技术：重力排水
雨水重现期：10年
火灾危险等级：严重危险级Ⅰ级
消火栓用水量室外(L/S)：25
消火栓用水量室内(L/S)：5,15
大样节点：水箱,卫生间
项目所在地：四川

附件详情

设计施工总说明

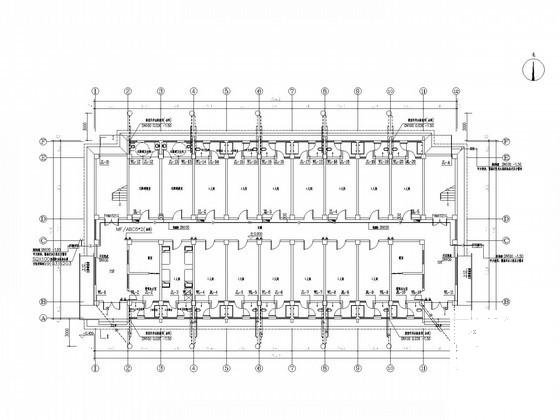

一层给排水平面图
二层给排水平面图
三层给排水平面图
四层给排水平面图
五层给排水平面图
给排水系统原理展开图
卫生间大样图

附件详情

项目概要：本项目位于四川，是一所中学的教学楼和和学生宿舍楼项目，总建筑设计面积：7412.61平方米建筑基底面积：1683.18平方米。建筑总层数：5层建筑高度：18.45米。建筑耐火等级：二级。屋面防水等级：Ⅱ级；结构类型及抗震设防烈度：为钢筋混凝土框架结构，抗震设防烈度为7度。建筑耐久年限：设计使用年限：50年。
该资料范围为红线以内的给水、排水和消防系统设计。
，共计18张图纸

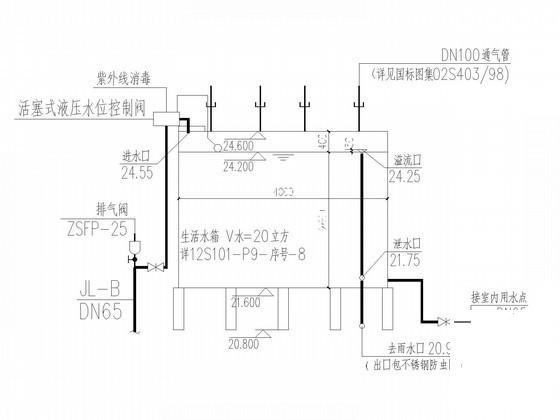

生活水箱剖面图

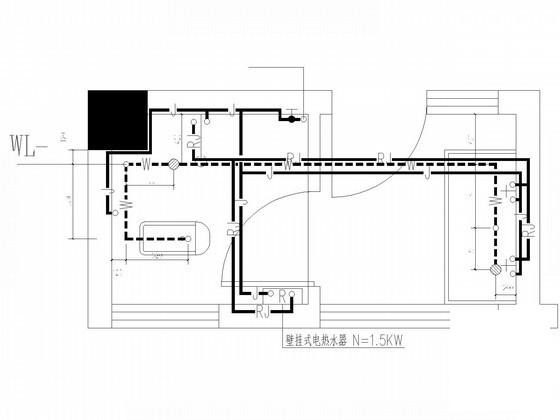

卫生间给排水平面放大图

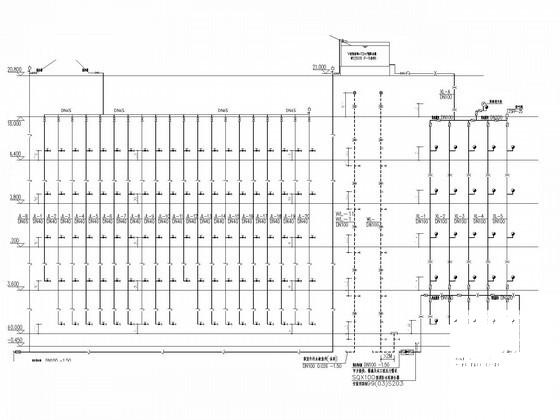

给排水系统展开原理图

以下是附件的其中一部分截图，共4张，您也可以搜索更多您想要的资源

第 1 张图
第 2 张图
第 3 张图
第 4 张图

以上是部分截图，请下载附件后查看完整高清内容
