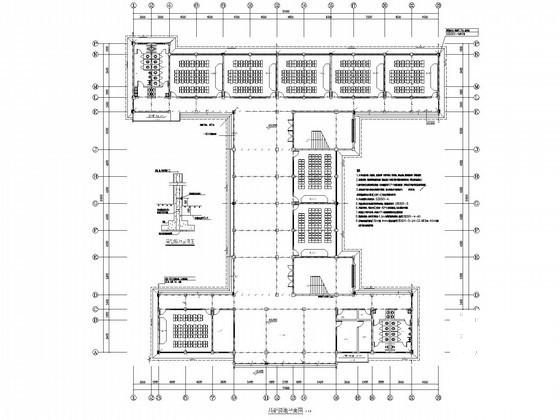

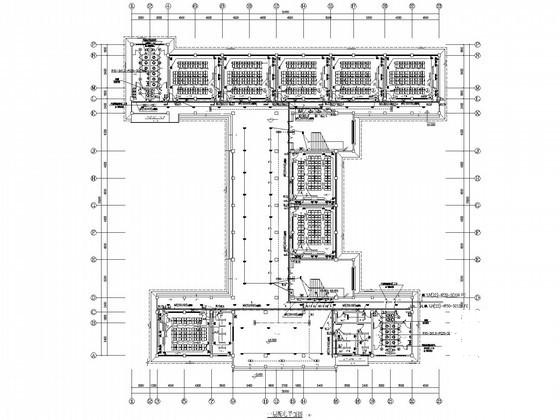

5层中学校教学楼电气CAD施工图纸

附件详情

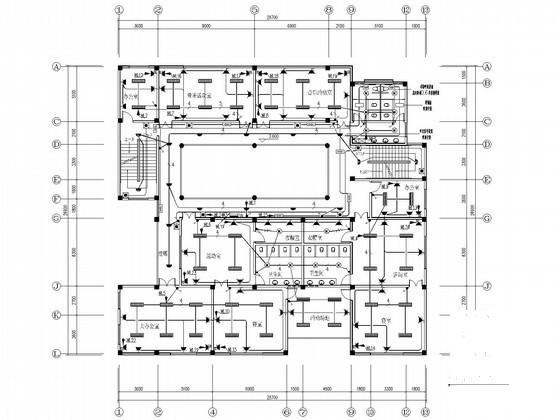

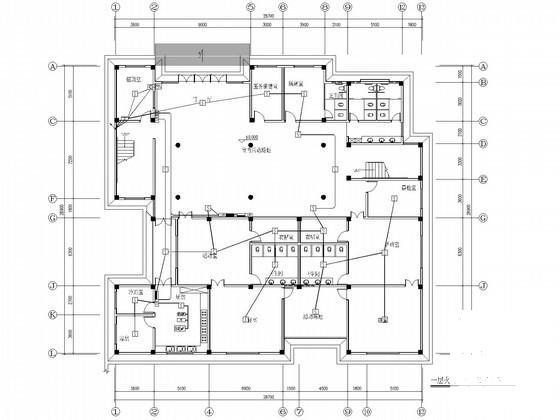

建筑概况：该项目为重庆市中学校教学楼，建筑面积约7757.65m2，共五层，高17.75米，建筑设计结构形式为框架结构。地上一~五层。一层设有一间办公室，一间值班室，八间普通教室；二层至五层每层各设三间办公室和十二间教室。其中有线电视、电话及网络、视频监控等弱电控制中心设在一层值班室，有线广播控制室设置在顶楼。设计范围：1.供配电系统；2. 照明系统 ；3.防雷保护及接地安全系统。工程包括重庆市小学校中心幼儿园，建筑面积约1968.38m2，共三层，高11.7米，建筑设计结构形式为框架结构，使用年限为50年。
，图纸共22张。
