5层桩基础钢框架办公楼结构CAD施工图纸
- 建筑类别：办公
- 建筑高度类型：多层建筑
- 建筑地上层数：5层
- 图纸设计深度：施工图
- 民用建筑设计使用年限：50年
- 建筑设计结构形式：钢结构
- 钢结构：排架,轻钢结构
- 基础形式 ：桩基础
- 结构安全等级：二级
- 抗震设防烈度：抗震不设防
- 风压：0.35kN/平方米
- 雪压：0.45kN/平方米
- 参考图纸：29张
附件详情
结构设计总说明、基础平面布置图、桩平面布置图、锚栓
平面布置图
、梁柱平面图、梁平面图、板结构平面图、钢楼梯节点、节点详图共29张图纸。

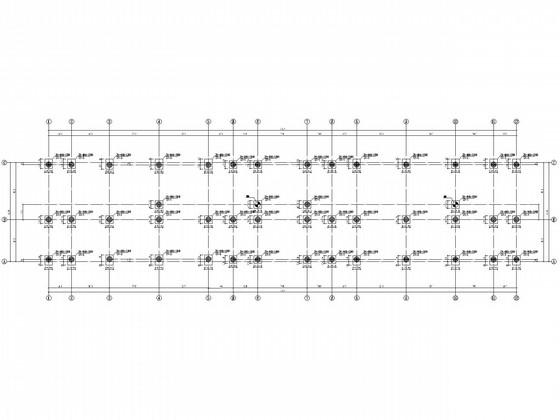

基础平面布置图

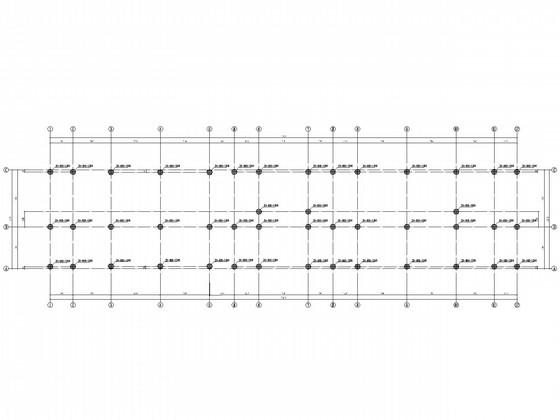

桩平面布置图

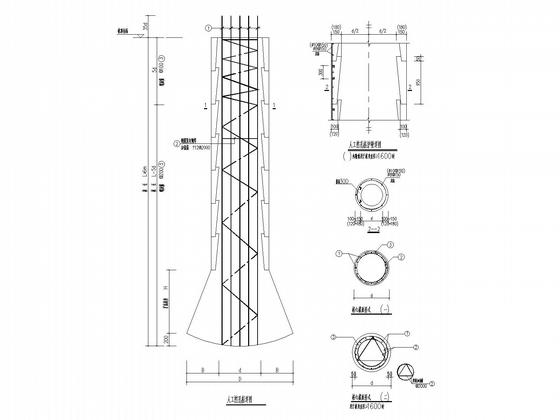

人工挖孔桩详图

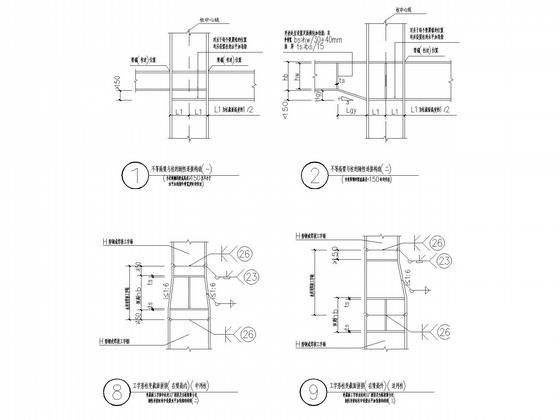

节点详图

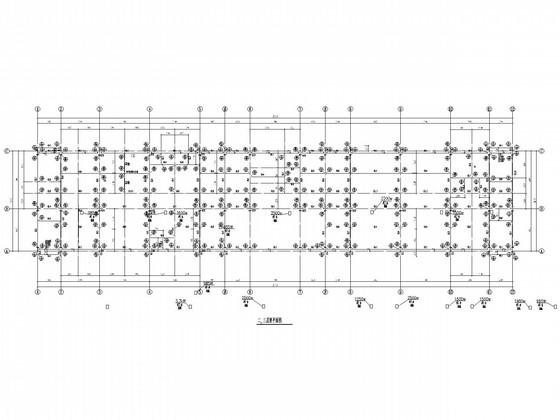

构架层梁平面图
以下是附件的其中一部分截图，共6张，您也可以 搜索 更多您想要的资源
-
第 1 张图 -
第 2 张图 -
第 3 张图 -
第 4 张图 -
第 5 张图 -
第 6 张图
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2022-11-17
- 评论次数：0
- 浏览次数：0
- 文件大小：2.5 MB
- 收藏次数：0
-
文件名称：
附件-995878995565789058789.zip
