26层剪力墙CFG桩住宅楼结构CAD施工图纸（6度抗震）
- 建筑类别：住宅
- 建筑高度类型：高层建筑
- 建筑地上层数：26层
- 建筑地下层数：1层
- 图纸设计深度：施工图
- 民用建筑设计使用年限：50年
- 建筑设计结构形式：钢筋混凝土结构
- 钢筋混凝土结构：剪力墙
- 基础形式 ：筏形基础,桩基础
- 结构安全等级：二级
- 地基基础设计等级：乙级
- 抗震设防烈度：6度抗震
- 风压：0.35kN/平方米
- 雪压：0.45kN/平方米
- 地下室功能：车库
- 参考图纸：30张
- 设计年代：近代
附件详情
该项目是26层剪力墙结构住宅结构施工图，地下一层，建筑面积2.5万平方米，CFG桩，筏板基础，墙下条基，基础设计等级为乙级，抗震设防烈度为6度，场地类别三类，标准冻深0.1米。
包括：结构设计总说明，CFG桩平面布置图，基础平面图，剪力墙平法施工图，剪力墙暗柱表，梁平法施工图，结构平面图，机房层结构
平面布置图
构造详图，
楼梯详图
等共计30张图。
9月

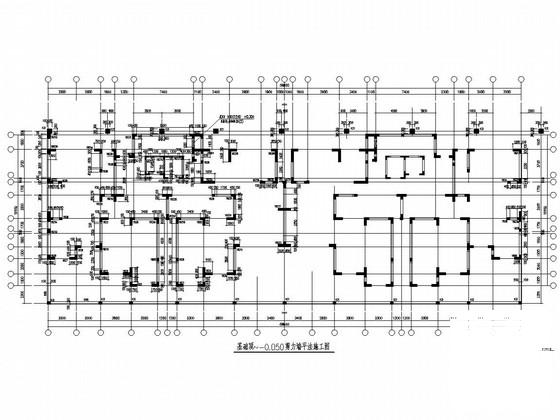

基础顶~-0.050剪力墙平法施工图

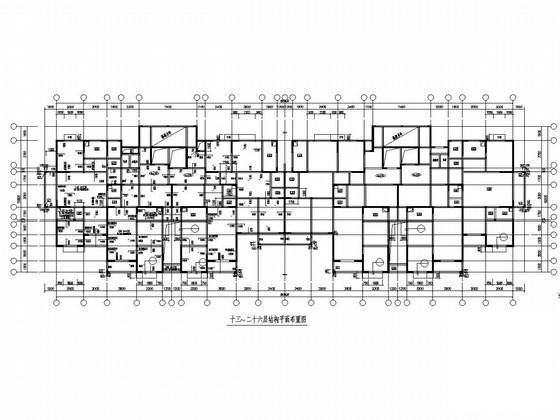

十三~二十六层结构平面布置图

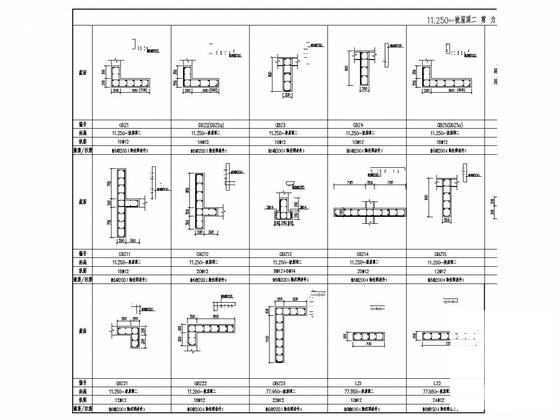

剪力墙柱表

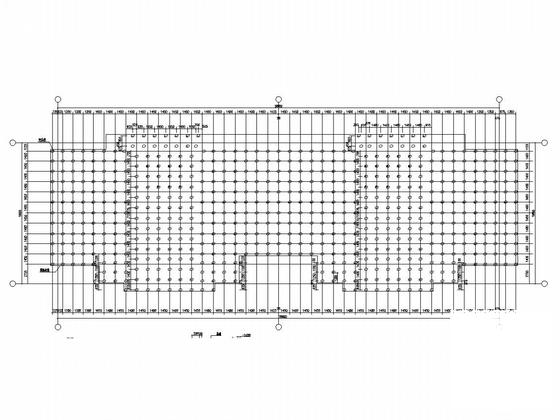

CFG桩平面布置图
构造详图
图8

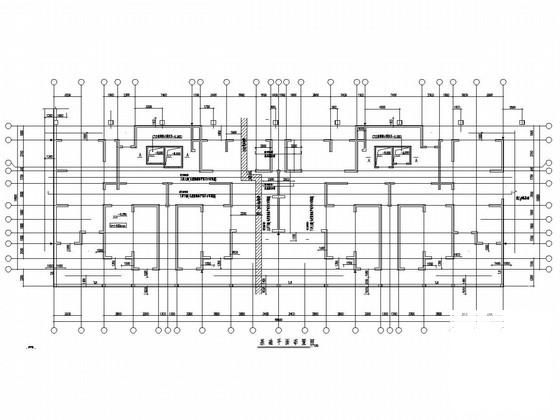

坡屋面结构平面布置图
