3层别墅住宅楼地源热泵系统设计CAD施工图纸（设计说明）(安装布置图)

附件详情

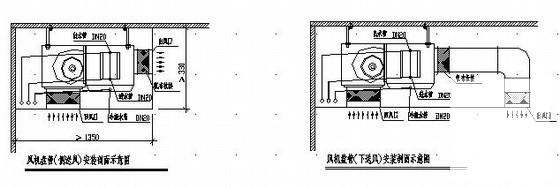

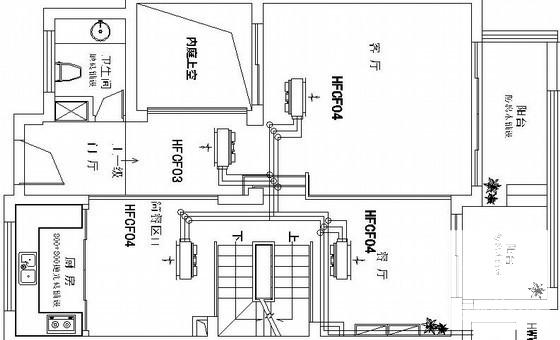

1.该工程为别墅，空调面积约为132平米，主要用住宅。夏季室外空调计算干球温度34℃，冬季空调室外计算干球温度-6℃。空调总冷负荷为20KW，地埋系统共需打井4口，井深100米，采用单U埋管，末端采用卧式暗装风机盘管。
2.冷冻水系统采用闭式循环双管制定流量系统，管路的最低点配置泄水阀。
3.空调室外主机采用先进的电脑控制系统，可实现机组安全运行与经济运行所需的全部逻辑控制功能。机组应具有能量自动调节，温度控制，压缩机交换启动等功能。且机组采取联机控制。水泵与热泵机组亦有联锁控制。控制方式为：启动水泵后启动机组；当机组内最后一台压缩机停止工作时，该机组对应的水泵也关闭......

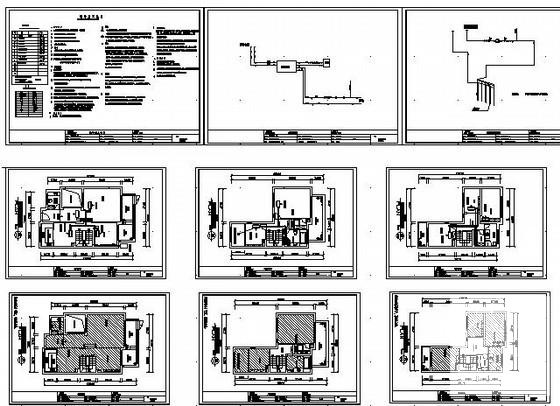

，图纸共10张。
