商业地下锅炉空调通风排烟系统CAD施工图纸（内设燃气锅炉及热交换器）

附件详情

一、项目概要：

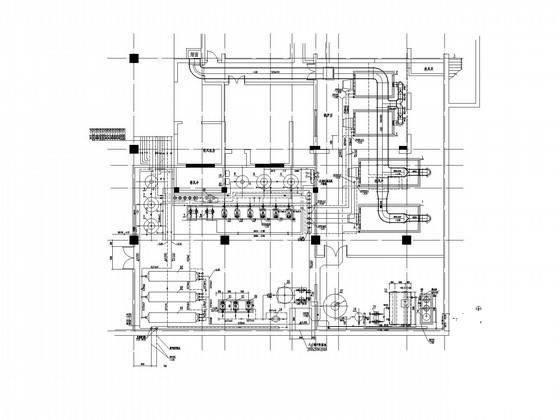

本图为地下锅炉房，锅炉房位于商业二段地下一层，为整个项目供热中心，内设有燃气锅炉及热交换器......
二、设计内容：
内设燃气真空锅炉四台，锅炉提供两种热媒温度
，高温水配循环水泵两台，锅炉配循环水泵三台，两用一备......
三、锅炉系统：
锅炉房工艺中的高温水热媒管，空调供回水管采用采用无缝钢管，过滤式海绵铁除氧器及除氧水罐一套，在水处理间设浮动盘管容积式换热器两套共四台，膨胀罐两套及热水循环泵各两台......
四、通风排烟系统：
通风为独立系统

，图纸共9张。
