医学院3层体育馆暖通空调CAD施工图纸(新风换气机)

  • 附件设计说明:有
  • 建筑类别:体育
  • 建筑高度类型:多层建筑
  • 建筑设计面积:11975平方米
  • 建筑地上层数:3层
  • 图纸设计深度:施工图
  • 参考图纸:13张
  • 设计年代:近代
  • 设计内容:空调,通风,采暖
  • 冷热源:空气调节器
  • 空调系统:全空气系统,制冷剂系统
  • 采暖系统:散热器供暖
  • 水系统:双管制,同程式

附件详情

该项目为某医学院丙级体育训练馆的采暖、通风、空调和排烟设计,共3层,建筑面积11975平方米,总高23.45m.采暖系统采用双管下供下回同程式系统.一层办公间设置VRV空调系统,系统变频运行,各房间独立调节、运行,能满足不同房间不同负荷要求.使用新风换气机置换通风.二层更衣间和三层活动室等采用VRV空调系统加新风系统,系统变频运行.根据甲方要求,网球馆和三层乒乓球室采用高静压柜式空调机.

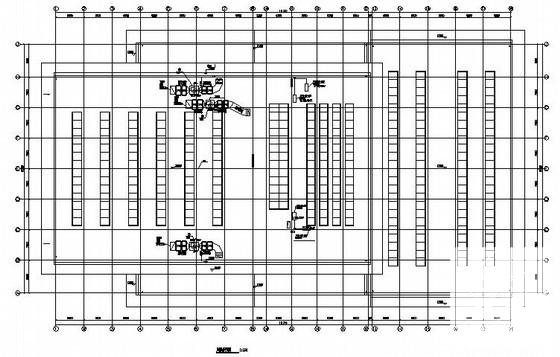

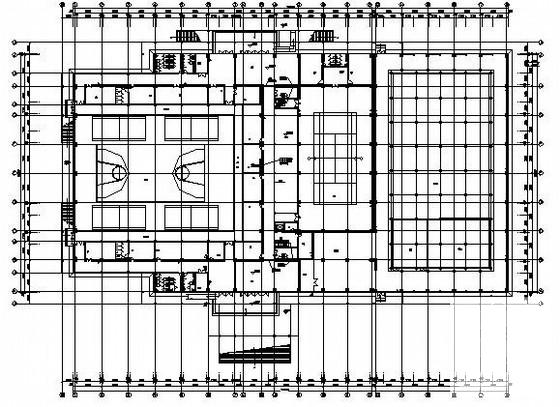

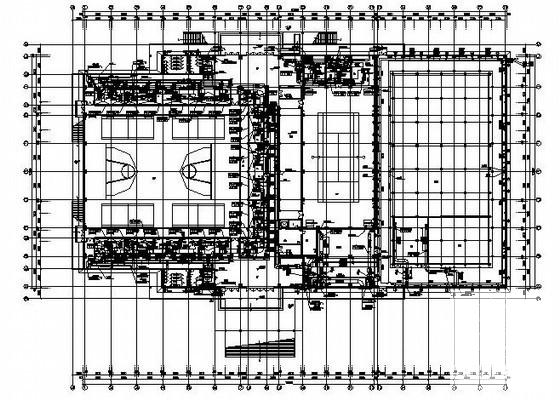

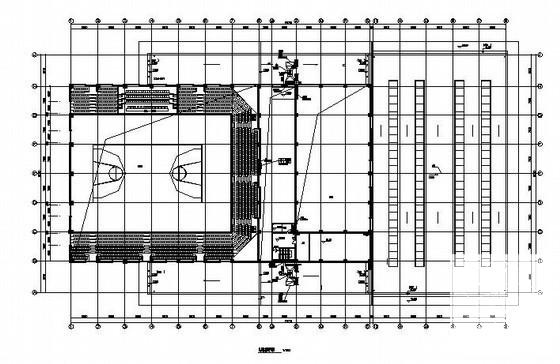

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源
