5层车间办公暖通空调设计CAD施工图纸

  • 附件设计说明:有
  • 建筑类别:工业建筑
  • 建筑高度类型:多层建筑
  • 建筑地上层数:5层
  • 图纸设计深度:施工图
  • 参考图纸:8张
  • 设计内容:空调,通风,防排烟
  • 冷热源:电动压缩式冷水机组
  • 空调系统:空气-水系统
  • 水系统:单式泵,变流量,双管制,同程式,异程式

附件详情

  • 设计说明、图例及大样图
  • 空调水立管系统图

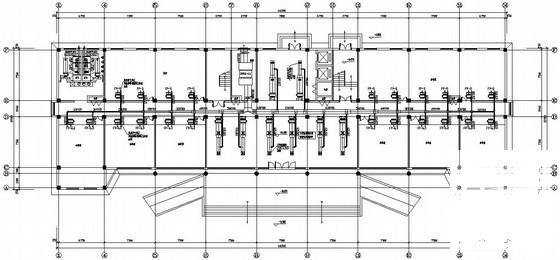

  • 空调通风平面图
  • 空调水管平面图

附件详情

该项目为2#车间,建筑面积6746M2,地上五层,建筑高度为20.600米。
设计内容:厂房内空调、通风、防排烟设计;
冷热源:总冷负荷为583.1KW,冷负荷指标86.4w/m;热负荷为422.9KW,热负荷指标62.7w/m。冷热源由制冷机房提供(待甲方择址另建),夏季通过制冷机组提供7/12°C冷水;冬季通过汽水换热器提供60/50°C热水。

图纸共8张

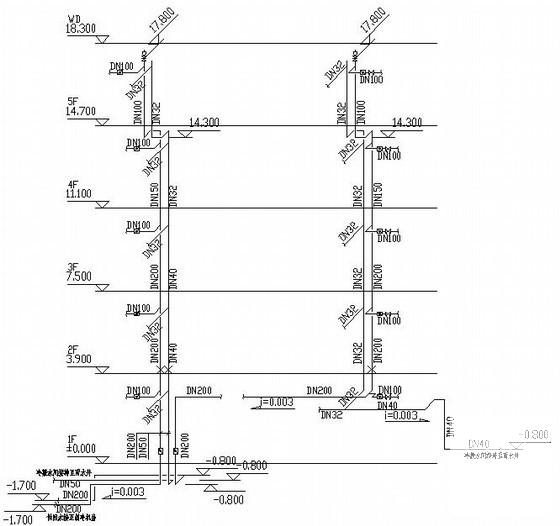

空调水立管系统图

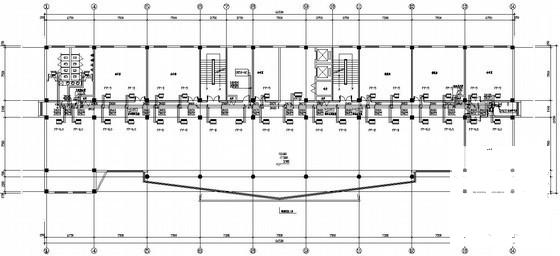

二~四层空调水管平面图

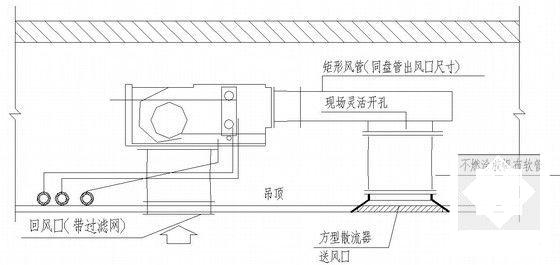

风机盘管与风口安装

吊顶新风机组安装示意

以下是附件的其中一部分截图,共5张,您也可以 搜索 更多您想要的资源
  • 5层车间办公暖通空调设计CAD施工图纸 - 1
    第 1 张图
  • 5层车间办公暖通空调设计CAD施工图纸 - 2
    第 2 张图
  • 5层车间办公暖通空调设计CAD施工图纸 - 3
    第 3 张图
  • 5层车间办公暖通空调设计CAD施工图纸 - 4
    第 4 张图
  • 5层车间办公暖通空调设计CAD施工图纸 - 5
    第 5 张图
以上是部分截图,请下载附件后查看完整高清内容
