三套商业综合楼暖通设计CAD施工图纸(通风防排烟)

资料简介
赚取积分

附件设计说明：有
建筑类别：商业
建筑高度类型：高层建筑
建筑设计面积：130000平方米
建筑地上层数：20层
建筑地下层数：1层
图纸设计深度：施工图
参考图纸：76张
设计年代：近代
设计内容：通风,采暖,防排烟
采暖系统：散热器供暖

附件详情

资料目录
图例
施工说明
设备表
各层采暖平面图
各层通风防排烟平面图

附件详情

该项目位于新疆喀什，总建筑面积约为13万平方米，由办公楼、超市、美食城、地下室、配套设备房等组成。
办公楼总共三栋，最高层数20层，办公楼总建筑面积8.5万平方米左右。
超市2层，总建筑面积约19600平方米，美食城2层，总建筑面积约7400平方米。
地下室一层，由车库、设备房等组成
办公楼设置散热器采暖，分区双管下供下回系统
通风设计
防排烟设计

以下是附件的其中一部分截图，共4张，您也可以搜索更多您想要的资源

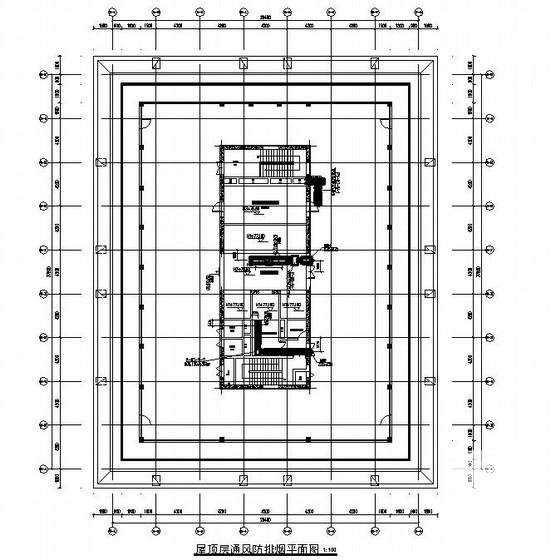

第 1 张图

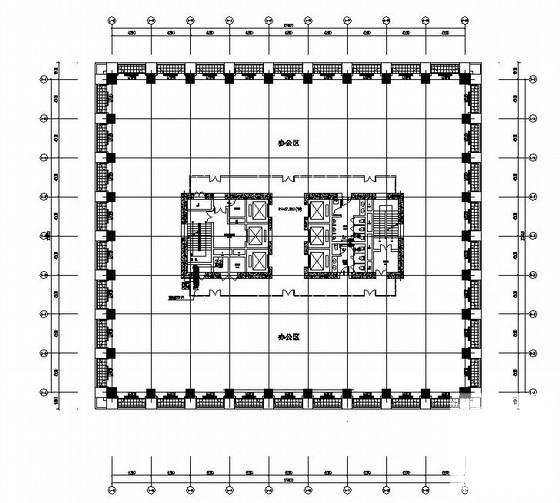

第 2 张图

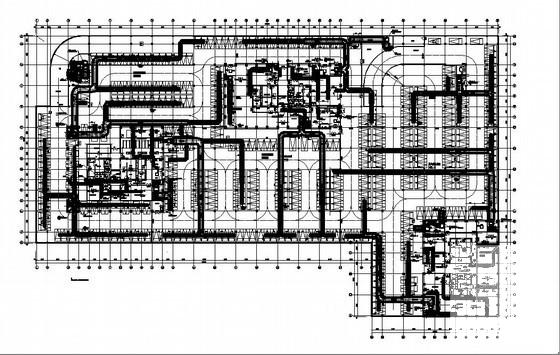

第 3 张图

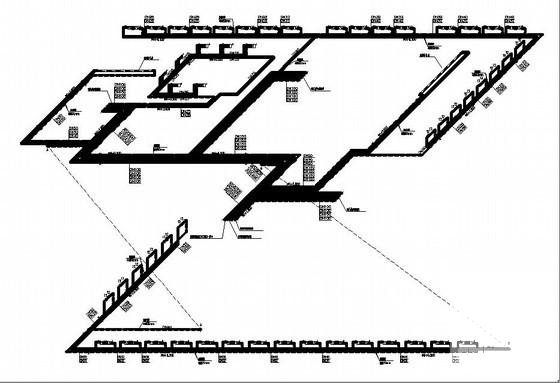

第 4 张图

以上是部分截图，请下载附件后查看完整高清内容
