2层工业厂房水电暖改造CAD施工图纸
- 附件设计说明：有
- 建筑类别：工业建筑
- 建筑高度类型：多层建筑
- 建筑设计结构形式：其他结构
- 建筑地上层数：2层
- 图纸设计深度：施工图
- 参考图纸：28张
- 设计年代：近代
- 生活供水设计：生活给水系统
- 排水设计：污水系统,废水系统,雨水系统
- 消防设计：室外消火栓系统,室内消火栓系统
- 供水方式：市政供水
- 供水分区：无
- 排水体制：污废分流,雨污分流
- 排水技术：重力排水
- 消火栓用水量室外(L/S)：15
- 消火栓用水量室内(L/S)：15
- 大样节点：卫生间
- 项目所在地：山东
附件详情
- 设计说明
- 一层消防、给排水平面图
- 二层消防、给排水平面图
- 屋顶排水平面图
- 卫生间给排水大样图
- 给水系统原理图
- 排水系统原理图
- 消火栓系统原理图
- 一层通风排烟平面图
- 二层消防排烟平面图
- 屋顶排烟风机布置图
- 一层 照明平面图
- 一层动力平面图
- 一层火灾自动报警平面图
- 一层动力干线平面图
- 一层 弱电平面图
- 二层照明平面图
- 二层动力平面图
- 二层火灾自动报警平面图
- 新建房间接地平面图
- 新建屋顶 防雷平面图
附件详情
该项目位于山东，本次在综合楼及厂房之间贴建新汽车维修车间，另新建门卫室及洗车房。原有建筑面积 7190平方米，此次新建建筑面积 356.98平方米，合计 7547.03平方米。
设计范围：该项目设有该项目设有给水系统、排水系统、雨水系统、消火栓系统、建筑灭火器布置等。
，共计28张图纸；

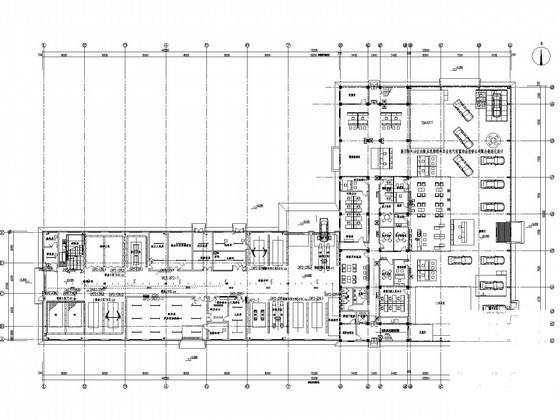

一层照明平面图

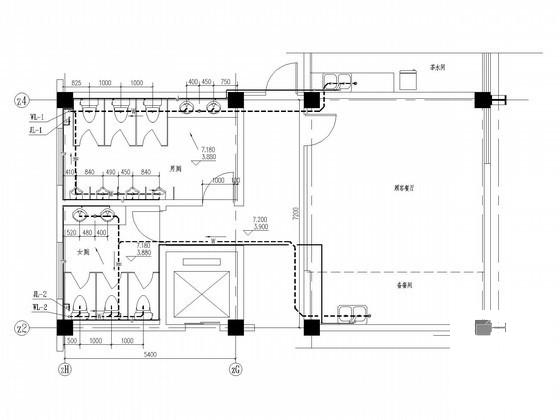

卫生间给排水大样图

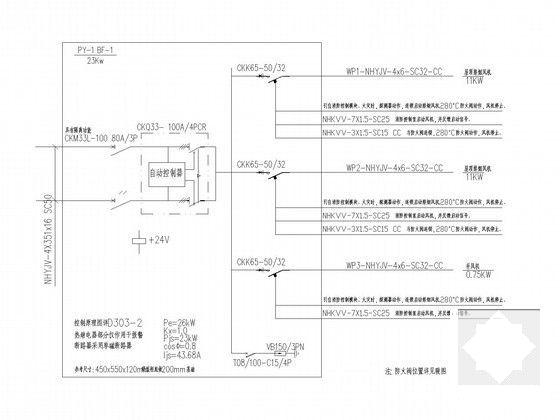

配电系统示意图

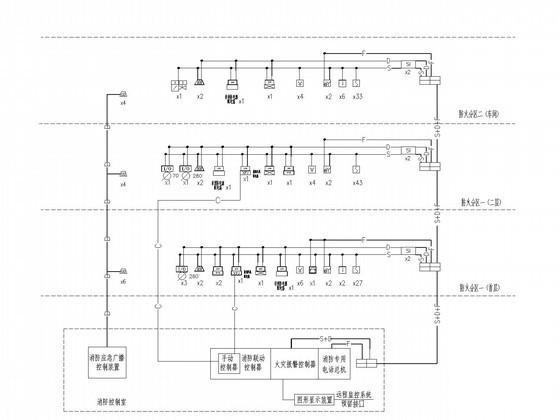

火灾报警系统图
以下是附件的其中一部分截图，共5张，您也可以 搜索 更多您想要的资源
-
第 1 张图 -
第 2 张图 -
第 3 张图 -
第 4 张图 -
第 5 张图
以上是部分截图，请下载附件后查看完整高清内容
