19层钢筋混凝土结构住宅楼弱电智能化CAD施工图纸

  • 建筑类别:住宅
  • 建筑高度类型:高层建筑
  • 建筑设计结构形式:钢筋混凝土结构
  • 建筑地上层数:18层
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 参考图纸:15张
  • 设计年代:近代
  • 地下室用途:车库
  • 项目所在地:江苏
  • 弱电设计:视频监控系统,通信系统,有线电视和卫星接收系统,信息网络系统,其它

附件详情

  • 1、弱电设计说明

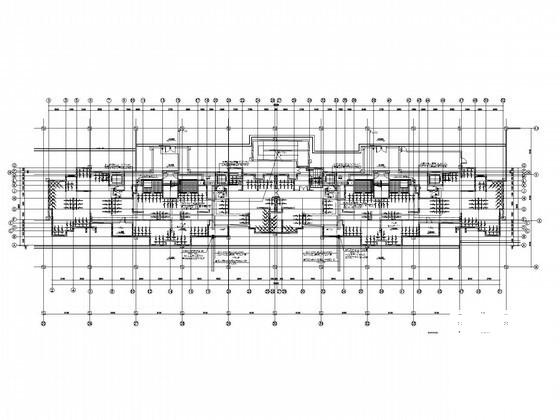

  • 2、 弱电平面图
  • 3、安防平面图
  • 4、电话及宽带管路图
  • 5、安防监控管路图
  • 6、电缆电视管路图

附件详情

该附件是高层住宅楼智能楼宇设计图纸(含建筑底图),总共15张。
该项目为高层住宅 9 号楼。建筑主体高度 52.3 米,地下一层,主要为自行车库;地上十八层,主要为住宅;屋顶设有电梯机房。建筑设计结构形式框架剪力墙结构,现浇混凝土楼板。
设计范围:2.1 有线电视管道系统;2.2 通信管道系统(电话,计算机);2.3 闭路监控电视系统;2.4 多功能访客对讲系统;2.5 表具数据远传系统;

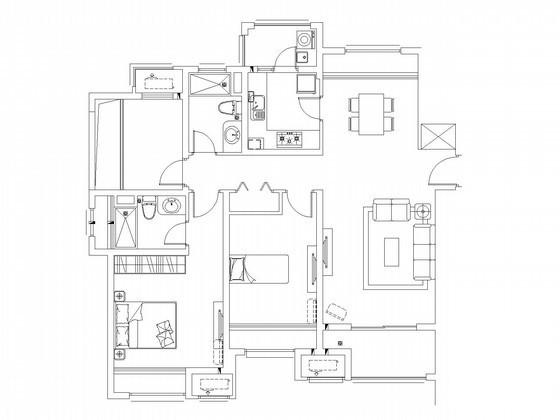

B户型

立面图

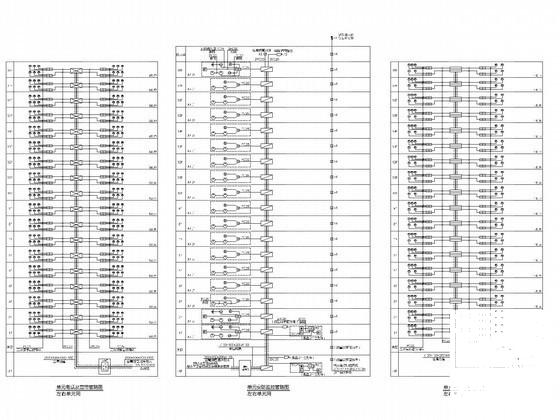

单元安防监控管路图

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源
  • 19层钢筋混凝土结构住宅楼弱电智能化CAD施工图纸 - 1
    第 1 张图
  • 19层钢筋混凝土结构住宅楼弱电智能化CAD施工图纸 - 2
    第 2 张图
  • 19层钢筋混凝土结构住宅楼弱电智能化CAD施工图纸 - 3
    第 3 张图
  • 19层钢筋混凝土结构住宅楼弱电智能化CAD施工图纸 - 4
    第 4 张图
以上是部分截图,请下载附件后查看完整高清内容
