高层住宅楼弱电智能化项目CAD施工图纸

附件详情

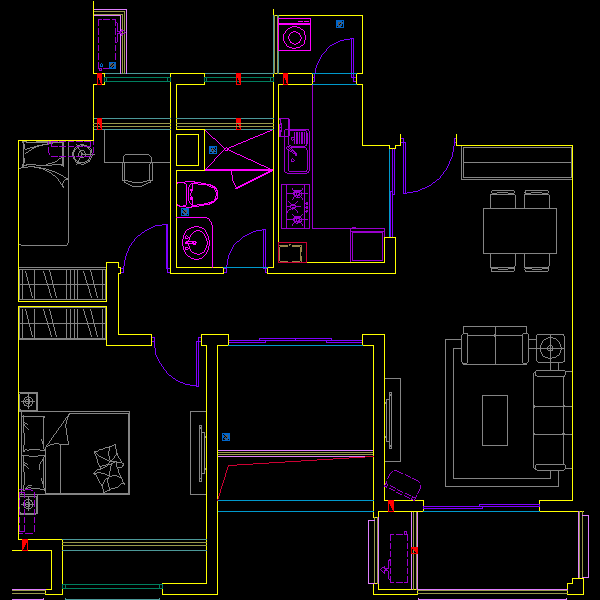

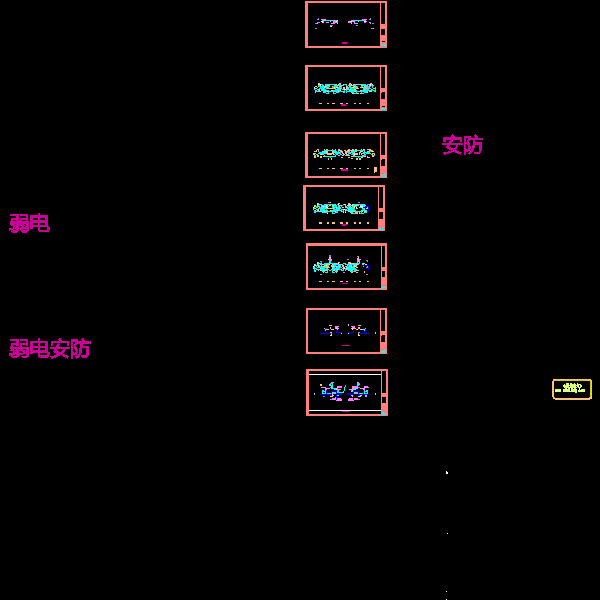

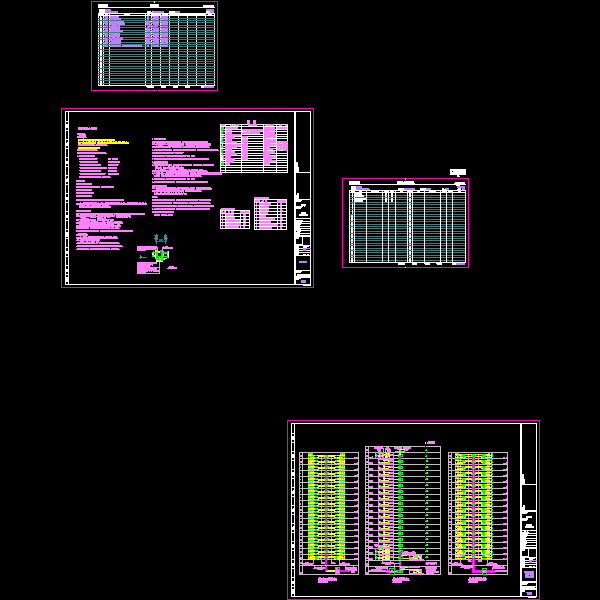

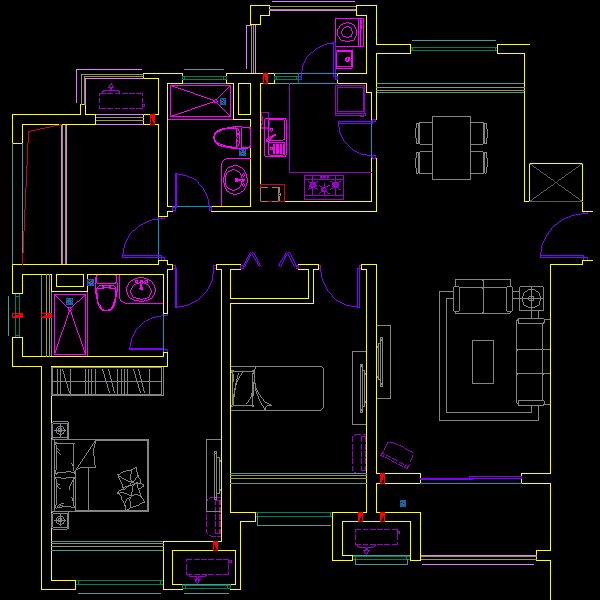

该附件是高层住宅楼智能楼宇设计图纸（含建筑底图），总共15张。
该项目为高层住宅 9 号楼。建筑主体高度 52.3 米，地下一层，主要为自行车库；地上十八层，主要为住宅；屋顶设有电梯机房。建筑结构形式框架剪力墙结构，现浇混凝土楼板。
设计范围：2.1 有线电视管道系统；2.2 通信管道系统（电话，计算机）；2.3 闭路监控电视系统；2.4 多功能访客对讲系统；2.5 表具数据远传系统；
