3层物业楼电气CAD施工图纸（三级负荷）
- 建筑类别：办公
- 建筑高度类型：多层建筑
- 建筑设计面积：1233平方米
- 建筑地上层数：3层
- 参考图纸：6张
- 负荷等级：三级
- 接地方式：TN-C-S
- 强电 设计：低压配电,电气照明,接地安全
- 弱电设计：综合布线系统,有线电视和卫星接收系统
附件详情
- 一、设计说明
- 二、电气系统图
- 三、弱电系统图
- 四、 照明平面图
- 五、 弱电平面图
- 六、电源干线平面图
- 七、接地平面图
附件详情
该项目是某三层物业楼电气施工项目，设计主要包含配电系统、弱电系统、综合布线系统、照明平面、弱电平面、接地平面图以及电源干线平面图。工程总建筑面积1233m2，耐火等级为二级，建筑高度为10.05m，结构类型为砖混结构。
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-

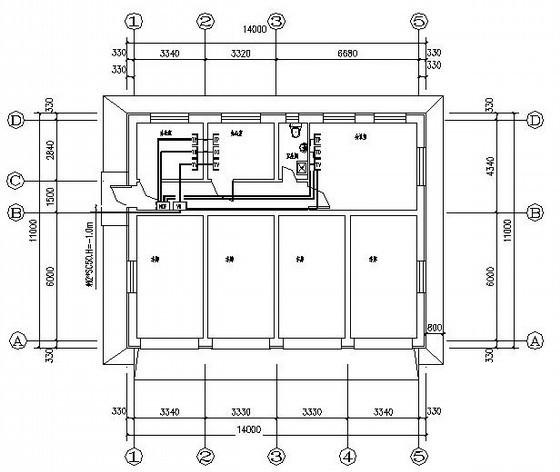

第 1 张图 -

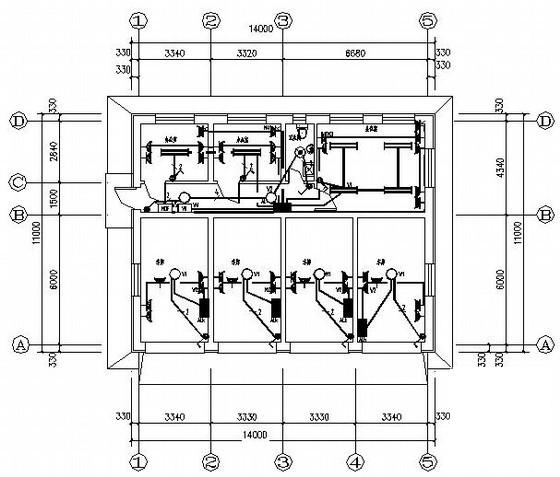

第 2 张图 -

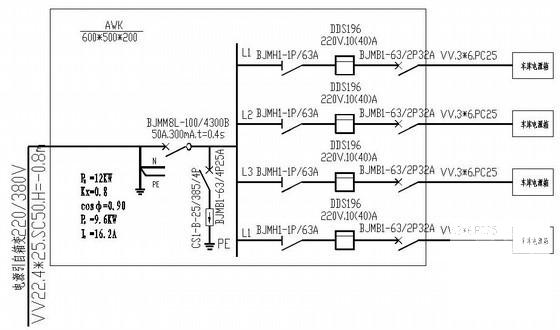

第 3 张图 -

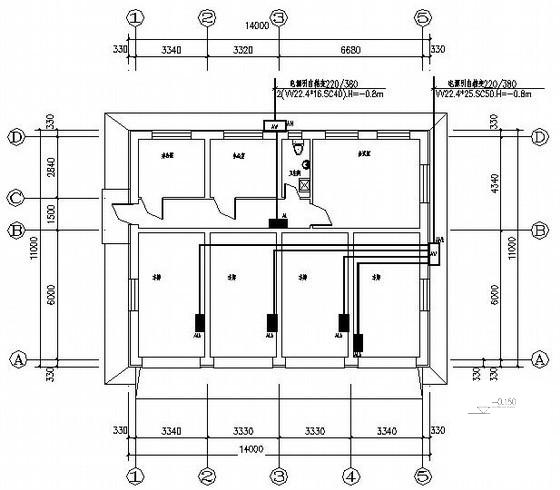

第 4 张图
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2023-01-03
- 评论次数：0
- 浏览次数：0
- 文件大小：0.18 MB
- 收藏次数：0
-
文件名称：
附件-995856786059876885998.rar
